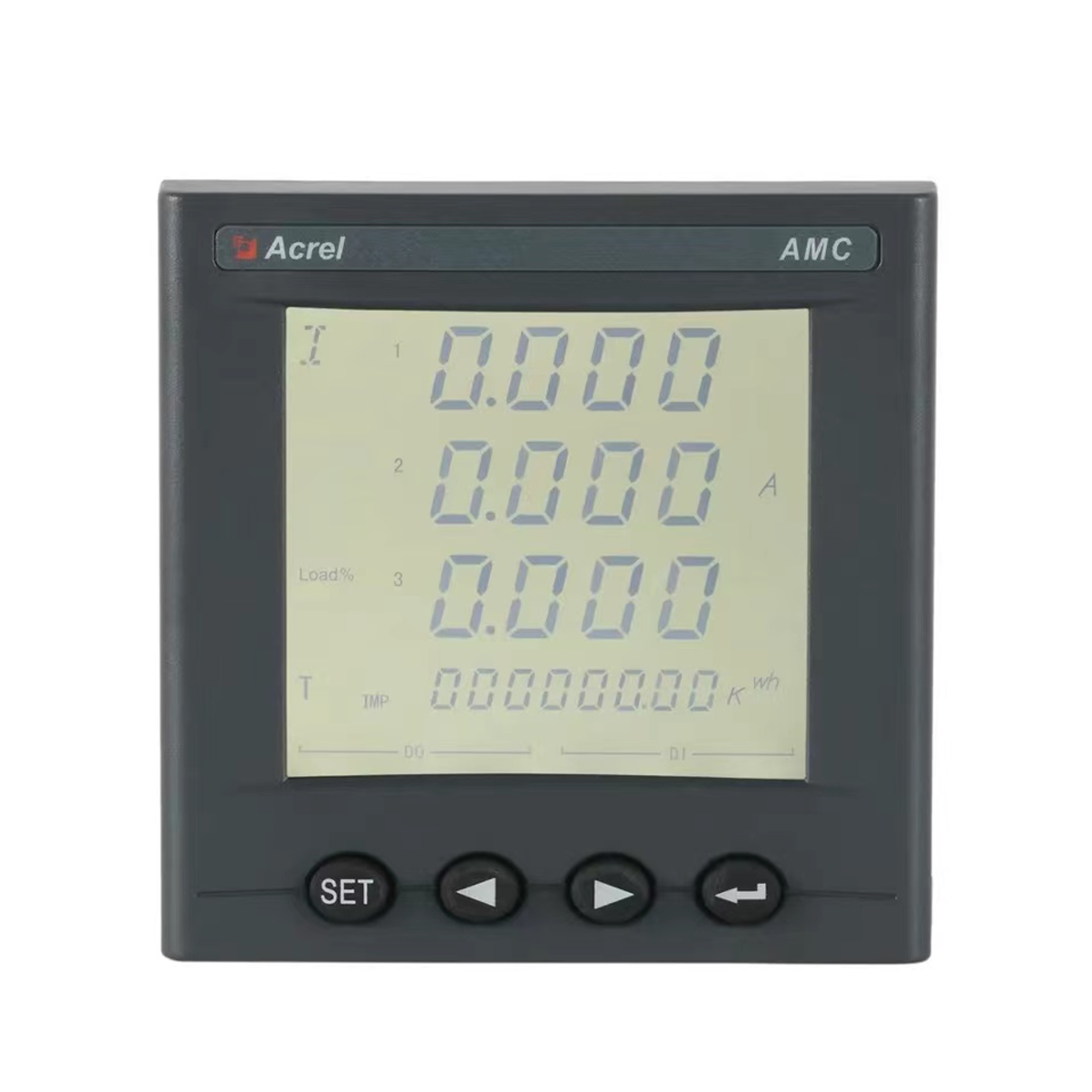

Precision och mångsidighet: Låser upp effektivitet med panelmonterade multifunktionsmätare

11 09, 2025

Introduktion

I moderna industriella och kommersiella kraftmiljöer är exakt mätning och hantering av elektriska parametrar av yttersta vikt. Den Panelmonterad multifunktionsmätare skapades för just detta ändamål. Det är en högintegrerad elektrisk mätanordning. Till skillnad från traditionella enfunktionsmätare för spänning, ström eller effekt, integrerar den flera mät-, mät- och övervakningsfunktioner i en enda enhet, som monteras i kontrollskåp eller distributionspaneldörrar med hjälp av standardpanelutskärningar. Det är inte bara en enkel displayenhet; det är "hjärtat" i ett kraftsystem och ger användarna omfattande och realtidsdatainsikter.

Varför är det viktigt?

Vikten av en panelmonterad multifunktionsmätare återspeglas i flera aspekter:

• Rymdoptimering : Den konsoliderar funktionerna hos flera separata mätare (t.ex. voltmeter, amperemeter, effektmätare, frekvensmätare) i en enda enhet, vilket avsevärt sparar värdefullt utrymme inuti kontrollskåp och förenklar kabeldragningen.
• Kostnadseffektivitet : Genom att minska antalet nödvändiga enheter sänker det inte bara initiala upphandlingskostnader utan minskar också komplexiteten och associerade kostnader för installation och underhåll.
• Dataintegration och hantering : Med sina inbyggda kommunikationsgränssnitt (som Modbus) kan mätaren enkelt utbyta data med värddatorer, SCADA-system eller energiledningssystem (EMS), vilket möjliggör fjärrövervakning, dataanalys och feldiagnos. Detta ger grunden för förfinad energihushållning i företag.
• Förbättrad effektivitet och tillförlitlighet : Realtidsövervakning av viktiga elektriska parametrar hjälper användare att snabbt upptäcka avvikelser, förhindra utrustningsfel och optimera energianvändningen, vilket förbättrar systemets driftseffektivitet och tillförlitlighet.

Parameterjämförelse: Traditionella mätare vs. multifunktionsmätare

För att bättre förstå fördelarna med multifunktionsmätare kan vi jämföra deras parametrar med de för traditionella analoga eller digitala mätare:

Kärnfunktioner för en panelmonterad multifunktionsmätare

En panelmonterad multifunktionsmätare kallas "Schweizisk armékniv" för industriell mätning eftersom den integrerar kraftfulla flerdimensionella mät- och analysmöjligheter i en enda kompakt enhet. Dessa funktioner går utöver grundläggande elektrisk display och inkluderar strömkvalitet, kommunikation och kontroll.

1. Elektrisk parametermätning

Detta är den mest grundläggande och avgörande funktionen hos en multifunktionsmätare. Den kan utföra högprecisionsmätningar av nyckelparametrar i ett växelströmsnät, vilket ger korrekta realtidsdata om kraftsystemets driftstatus.

• Spänning (U) : Mäter trefasspänning (linje- och fasspänning), hjälper till att övervaka nätets stabilitet.
• Aktuell (I) : Mäter trefasström, används för att övervaka belastningen.
• Frekvens (Hz) : Mäter nätets frekvens, vilket återspeglar den synkroniserade driftstatusen för kraftsystemet.
• Effekt (P, Q, S) : Mäter aktiv effekt (P), reaktiv effekt (Q) och skenbar effekt (S), som är avgörande för att utvärdera energianvändningseffektivitet och belastningsegenskaper.
• Effektfaktor (PF) : Mäter effektiviteten med vilken en last absorberar aktiv effekt, en nyckelindikator för att utvärdera strömkvaliteten och systemets energieffektivitet.

2. Energimätning

Förutom realtidsmätning har multifunktionsmätare också exakta energimätningsmöjligheter, vilket gör dem till en central komponent i energiledningssystem.

• Aktiv energi (kWh) : Mäter exakt den förbrukade eller genererade aktiva energin, som ligger till grund för elfakturering och energiförbrukningsanalys.
• Reaktiv energi (kvarh) : Mäter reaktiv energi, används för att bedöma reaktiv effektförlust och vägleda reaktiv effektkompensationsåtgärder.
• Skenbar energi (kVAh) : Mäter skenbar energi, vilket återspeglar systemets totala energibelastning.
• Multi-Rate Metering : Många avancerade mätare stöder mätning av användningstid, sammanställer automatiskt energistatistik baserad på olika perioder som topp, lågtrafik och skuldra, vilket hjälper användarna att optimera sin elförbrukningsstrategi.

3. Övertonsanalys

I moderna industriella miljöer blir harmoniska föroreningar från olinjära belastningar (som växelriktare, LED-belysning) allt allvarligare. Den harmoniska analysfunktionen hos en multifunktionsmätare är ett kraftfullt verktyg för att övervaka detta problem.

• Total harmonisk distorsion (THD) : Mäter den totala harmoniska distorsionen av spänning och ström, vilket ger en direkt indikation på strömkvaliteten.
• Individuella harmoniska komponenter : Kan analysera och visa specifika övertonskomponenter, hjälpa ingenjörer att lokalisera övertonskällor och implementera riktade begränsningsåtgärder.

4. Kommunikation och nätverk

Kommunikation är nyckeln till att möjliggöra fjärrövervakning och intelligent styrning med en multifunktionsmätare.

• Kommunikationsprotokoll : Stöder vanligtvis standardiserade industriella kommunikationsprotokoll som Modbus RTU (via RS-485-gränssnitt) och Modbus TCP/IP (via Ethernet-gränssnitt).
• Dataöverföring : Genom dessa protokoll kan mätaren ladda upp mätdata i realtid, historisk energidata och larminformation till värddatorer, SCADA eller energiledningssystem för centraliserad övervakning och dataanalys.
• Fjärrkontroll : Vissa mätare stöder även fjärrkontrollfunktioner, såsom fjärrbrytare öppning och stängning.

5. Andra hjälpfunktioner

För att möta mer komplexa applikationsbehov, integrerar multifunktionsmätare olika hjälpfunktioner:

• Digital ingång/utgång (DI/DO) : Kan användas för att övervaka strömbrytarnas status eller aktivera fjärrkontroll.
• Reläutgång : När en parameter (som överspänning eller överström) överskrider ett inställt tröskelvärde, kan mätaren utlösa ett relä för att aktivera ett larm eller utföra en kontrollåtgärd.
• Analog utgång (AO) : Kan omvandla uppmätta elektriska parametrar till en standard analog signal (t.ex. 4-20mA), vilket underlättar integration med automationsenheter som PLC:er.

Integreringen av dessa kärnfunktioner gör att en enda panelmonterad multifunktionsmätare kan möta ett brett spektrum av behov, från grundläggande mätning till avancerad energianalys, vilket avsevärt förbättrar hanteringseffektiviteten och intelligensen för kraftsystem.

Typiska tillämpningsscenarier

Tack vare deras kraftfulla integrerade funktioner och flexibla installationsmetoder spelar panelmonterade multifunktionsmätare en oumbärlig roll i många industrier. Från storskaliga nätsystem till individuell utrustningshantering är de ett nyckelverktyg för att uppnå exakt övervakning och effektiv energiförbrukningshantering.

1. Kraftdistributionssystem och transformatorstationer

I moderna kraftdistributionssystem och transformatorstationer är multifunktionsmätare kärnanordningar för att uppnå digital och intelligent hantering.

• Övervakning i realtid : I huvudinkomstpaneler, matarpaneler eller anslutningspaneler kan mätare övervaka nyckelparametrar som trefasspänning, ström och effekt i realtid, vilket säkerställer att nätet fungerar inom ett säkert och stabilt område.
• Energiförbrukningsanalys : Genom att mäta energiförbrukningen för varje matare och transformator kan chefer utföra detaljerade energianalyser, identifiera områden med hög förbrukning och tillhandahålla data för att stödja energibesparande initiativ.
• Feldiagnos : När nätavvikelser som överspänning, underspänning eller överström uppstår kan mätaren snabbt utlösa ett larm och registrera händelsedata, vilket hjälper ingenjörer att snabbt lokalisera och åtgärda felet.

2. Industriell automation och utrustningshantering

I automatiserade produktionslinjer och stor industriell utrustning är multifunktionsmätare en avgörande komponent för att hantera utrustningens energiförbrukning och optimera processer.

• Utrustning Energiövervakning : Mätare är installerade i distributionslådorna för stor utrustning (t.ex. luftkompressorer, pumpar, fläktar) och kan exakt mäta sin energiförbrukning under drift, vilket hjälper företag att utvärdera energieffektiviteten för enskilda maskiner och hantera förbrukningskvoter.
• Produktionsprocessoptimering : Genom att övervaka energi- och energiförbrukningsdata för utrustning under olika driftsförhållanden kan företag analysera energieffektivitetsflaskhalsar i produktionslinjen, optimera produktionsschemaläggning och minska energiförbrukningen per produktenhet.
• Prediktivt underhåll : Kontinuerlig övervakning av parametrar som spänning, ström och effekt kan avslöja onormala trender – till exempel kan en kontinuerlig ökning av strömmen indikera slitage på ett motorlager – vilket möjliggör förutsägande underhåll och förhindrar oväntade stillestånd.

3. Byggnadsautomation och energihushållning

I moderna smarta byggnader tillhandahåller multifunktionsmätare databasen för energiledningssystem, vilket stöder grönt byggande och energiminskningsarbete.

• Zonad energimätning : Mätare kan installeras i distributionslådor för olika byggnadsområden (t.ex. kontorsvåningar, köpcentra, underjordiska parkeringsplatser) för att uppnå zoninställda och undermätta energimätningar. Detta ger exakta data för fastighetsförvaltning och hyresgästfakturering.
• VVS- och belysningssystemhantering : Genom att övervaka energiförbrukningen för stora VVS-system och belysningssystem kan deras driftseffektivitet utvärderas. Dataanalys kan användas för att utveckla smartare operativa strategier, som att justera driftlägen baserat på gångtrafik och väder.
• Effektfaktorkorrigering : En mätare kan övervaka byggnadens totala effektfaktor i realtid. När effektfaktorn är låg kan dess reläutgång användas för att automatiskt styra bytet av kondensatorbanker, förbättra effektfaktorn och minska reaktiv effekt.

4. Ny energisektor

Inom nya energiområden som sol- och vindkraftsproduktion används multifunktionsmätare för att övervaka driftstatus och kraftkvalitet för produktionssystemen.

• Generationsövervakning : Vid utgången av solväxelriktare eller vindkraftsgeneratorer används mätare för att exakt mäta mängden energi som genereras, för att utvärdera systemets effektivitet och prestanda.
• Nätanslutningsövervakning : Vid punkten för ny anslutning till energinätet kan mätare övervaka strömkvalitetsparametrar som spänning, frekvens och övertoner i realtid, vilket säkerställer att generationssystemet ansluter till nätet på ett säkert och stabilt sätt.
• Dataanalys : Genom att samla in driftsdata från produktionssystemet kan man analysera effektiviteten av kraftgenerering under olika väderförhållanden och vid olika tidpunkter, vilket ger en vetenskaplig grund för systemoptimering och uppgraderingar.

Dessa typiska applikationsscenarier visar kärnvärdet av panelmonterade multifunktionsmätare inom olika områden. Deras kraftfulla funktionsintegration och datainsamlingsmöjligheter gör dem till en hörnsten för att uppnå förfinad energihantering och systemintelligens.

Hur man väljer rätt panelmonterad multifunktionsmätare

Att välja rätt panelmonterad multifunktionsmätare är avgörande för att säkerställa stabil och effektiv systemdrift. Med tanke på de olika produkterna på marknaden är här några viktiga faktorer att tänka på för att hjälpa dig att fatta ett välgrundat beslut.

1. Funktionskrav och tillämpningsscenario

Först måste du vara tydlig med mätarens specifika syfte. Är det för enkel elektrisk display, eller kräver det komplex harmonisk analys och energihantering?

• Grundmodeller : Om dina behov är begränsade till realtidsövervakning av grundläggande parametrar som spänning, ström och effekt, kan en modell med en mer begränsad funktionsuppsättning vara tillräcklig, vilket kan spara kostnader.
• Avancerade modeller : Om ditt projekt involverar övervakning av strömkvalitet, energimätning för användningstid eller fjärrdataöverföring, behöver du en mätare med övertonsanalys, flerhastighetsmätning och kommunikationsgränssnitt. Inom industriautomation kan du till exempel behöva en reläutgång för överbelastningslarm, medan det i nya energisystem kan krävas högprecisionsenergimätning.

2. Noggrannhetsklass

Mätarens noggrannhet påverkar direkt tillförlitligheten av dess mätningar. När du väljer noggrannhet bör du balansera applikationens krav med din budget.

• Energimätningsnoggrannhet : Typiskt betecknas med klasser som "0.5S", "0.2S" etc., där ett mindre tal indikerar högre noggrannhet. För intern energiförbrukningsövervakning räcker vanligtvis en 0,5S-klass. För eldebitering eller energiledningssystem med hög precision är det dock lämpligt att välja en 0,2S eller högre klassmätare.
• Spännings-/strömmätnoggrannhet : Vanligtvis uttryckt i procent, till exempel 0,5 % eller 0,2 %. Återigen betyder ett mindre antal mer exakt mätning.

3. Fysisk storlek och installationsmetod

Se till att mätaren sömlöst kan integreras i din befintliga eller planerade utrustning.

• Panelstorlek : De flesta panelmonterade mätare har standardutskärningsmått, till exempel 96x96 mm, 72x72 mm eller 48x48 mm. Se till att bekräfta att ditt kontrollskåps utskärningsstorlek matchar mätarens mått.
• Installationsmetod : Utöver den vanliga panelmonterade installationen finns det även DIN-skena-monterade modeller, lämpliga för situationer med begränsat utrymme eller behov av centraliserad hantering.

4. Kommunikationsprotokoll och gränssnitt

Mätarens datakommunikationsförmåga avgör om den är kompatibel med ditt övervakningssystem.

• Protokoll : Det dominerande industriella kommunikationsprotokollet är Modbus , som finns i två former: Modbus RTU (RS-485-gränssnitt) och Modbus TCP/IP (Ethernet-gränssnitt).
  • Modbus RTU (RS-485) : Lämplig för punkt-till-punkt eller korta bussförbindelser; det är billigare.
  • Modbus TCP/IP (Ethernet) : Lämplig för komplexa nätverksstrukturer, vilket möjliggör långdistans och samtidig åtkomst från flera enheter, men till en relativt högre kostnad.
• Gränssnitt : Kontrollera att mätarens gränssnittstyp (t.ex. RS-485-terminaler, RJ45-port) är kompatibel med din värddator eller datainsamlingsenhet.

5. Miljöanpassning och certifieringar

Mätarens hållbarhet och tillförlitlighet är avgörande.

• Ingress Protection (IP)-klassificering : Tänk på damm- och fuktförhållandena i installationsmiljön och välj lämplig IP-klassning (t.ex. IP54, IP65).
• Driftstemperatur : Kontrollera att mätarens driftstemperaturområde täcker din applikationsmiljö.

Jämförelse av urvalsfaktorer

Genom att noggrant överväga dessa faktorer kan du filtrera och välja den mest lämpliga panelmonterade multifunktionsmätaren baserat på ditt projekts specifika krav och budget, vilket säkerställer att dess funktioner är perfekt anpassade till ditt system.

Slutsats och Outlook

Slutsats

Den panelmonterade multifunktionsmätaren är en nyckelenhet i moderna industriella och kommersiella kraftsystem, med dess kärnvärde som ligger i dess förmåga att vara integrerad, effektiv och intelligent . Den konsoliderar flera traditionella enkelfunktionsmätare till en enda, kompakt enhet, vilket inte bara sparar värdefullt installationsutrymme och ledningskostnader utan, ännu viktigare, tillhandahåller omfattande datastöd för förfinad hantering av kraftsystem.

Från de mest grundläggande mätningarna av spänning och ström till komplex energikvalitetsanalys och multi-rate mätning, och till att möjliggöra fjärrövervakning via kommunikationsprotokoll, blir funktionaliteten hos multifunktionsmätare allt kraftfullare. Det är inte längre bara ett enkelt displayverktyg; det är datakärna av energiledningssystem, automationskontrollsystem och prediktiva underhållsstrategier. Oavsett om det är i en stor transformatorstation, en automatiserad fabrik eller en smart byggnad, spelar multifunktionsmätaren en viktig roll för att hjälpa användarna förbättra energieffektiviteten, optimera driften och säkerställa säkerheten .

Outlook

Med den snabba utvecklingen av Industrial Internet of Things (IIoT), big data och artificiell intelligens är de framtida utvecklingstrenderna för panelmonterade multifunktionsmätare ännu mer lovande.

• Högre integration och intelligens : Framtida mätare kommer att integrera fler funktioner, såsom inspelning av felvågform, lokalisering av harmoniska källor och förutsägelse av strömkvalitet. De kan ha mer kraftfulla inbyggda beräkningsmöjligheter, vilket gör att de kan utföra dataanalys direkt på enheten och automatiskt utföra kontrollkommandon baserat på förinställda regler, vilket möjliggör mer avancerad "edge computing".
• Mer kompakt storlek och enklare installation : För att passa in i mindre styrskåp och mer komplex utrustning kommer mätare att utvecklas mot att bli mer kompakta och modulära. Användning av skruvlösa terminaler eller pluggbara konstruktioner kommer till exempel att förenkla installations- och underhållsprocessen avsevärt.
• Starkare nätverksanslutning och molntjänstintegration : Framtida mätare kommer mer allmänt att stödja trådlös kommunikation (t.ex. Wi-Fi, 4G/5G) och IoT-protokoll (t.ex. MQTT), och laddar upp data direkt till molnplattformar. Detta kommer att avsevärt minska komplexiteten i systemdistributionen, vilket gör fjärrövervakning och dataanalys enklare.
• Förbättrad användarupplevelse : Framtida mätare kommer att bli tydligare och mer intuitiva, och de kommer att stödja rikare interaktionsmetoder mellan människa och maskin. Användare kommer enkelt att kunna konfigurera parametrar och visa data via pekskärmar eller mobilappar, vilket ger en bättre användarupplevelse.

Det är förutsägbart att panelmonterade multifunktionsmätare kommer att fortsätta att utvecklas och bli en nyckelbro som förbinder den fysiska och digitala världen och bidrar till konstruktionen av mer effektiva och intelligenta energisystem.
