Acrel UPS-övervakningssystem: Säkra din strömkontinuitet och tillförlitlighet

22 12, 2025

Vad är en UPS?

UPS (Uninterruptible Power Supply) är en nödströmförsörjningsenhet som integrerar strömkonvertering, energilagring och kontrollfunktioner - ett omfattande strömskyddssystem som innehåller likriktare, växelriktare, batterier, statiska strömbrytare och styrkrets s.

Dess kärnfunktioner omfattar två nyckelaspekter:

För det första, när nätströmmen är normal, filtrerar den bort nätstörningar som spänningsfluktuationer, överspänningar och övertoner, vilket ger stabil och ren ström till laster.

För det andra, vid strömavbrott, växlar den sömlöst till batterilagrad energi (online UPS-kopplingstid <10 ms) för att förhindra att lastutrustning kraschar och data går förlorad.

Kritiskt förtydligande: En UPS ≠ Bara ett batteri! Batteriet är bara "energilagringskomponenten", endast ansvarig för att lagra elektrisk energi. Ett komplett UPS-system kräver koordinerad drift av kärnmoduler inklusive korrigering, invertering och omkoppling för att uppfylla sitt strömskyddsuppdrag.

Vanliga UPS-topologier och nyckelskillnader:

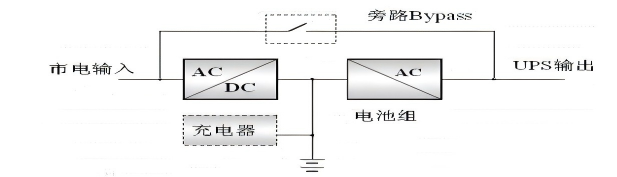

• Online UPS: Drivs kontinuerligt genom växelriktaren utan överföringstid, vilket ger högsta strömkvalitet. Idealisk för kritiska applikationer som industriell kontroll, medicinska anläggningar och datacenter (kärnmålsscenarier).

Online UPS förser belastningsväxelström genom växelriktarkretsen oavsett nätspänningsstatus, vilket håller växelriktaren alltid i drift. Under avbrott omvandlar den omedelbart lagrad batterienergi till växelström för belastningen, vilket uppnår noll-avbrottsöverföring.

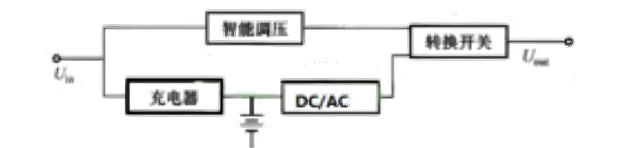

• Standby UPS: Försörjer direkt nätström under normala förhållanden, aktiverar växelriktaren endast under avbrott med tiotals millisekunders överföringstid. Lämplig för icke-kritiska belastningar som datorer och routrar.

1. Laddare: Laddar och flytladdar batteriet under normal drift.
2. DC/AC-växelriktare: Förblir inaktiv när ett verktyg finns; under avbrott, omvandlar likström (från batteri) till växelström för belastningar, med utgående vågformer inklusive fyrkantvåg, kvasi-kvadratvåg eller sinusvåg.
3. Överföringsbrytare: Ansluter ingångsström till laster under normal drift; kopplar bort verktyget och ansluter växelriktaren under avbrott för att fortsätta driva belastningar.
4. Automatisk spänningsregulator: Reglerar och stabiliserar utspänningen när nätaggregatet finns.

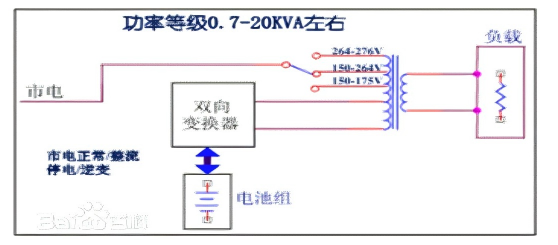

• Line-Interactive UPS: Ger partiell spänningsreglering med överföringstid mellan online- och standby-typer. Lämplig för små kontorsmiljöer.

Under normal nätdrift levererar den förbättrad nätström till laster genom intelligent lindningsväxlande transformatorreglering, medan växelriktaren arbetar i omvänt läge för att ladda batteriet. Under avbrott drivs laster helt av batterienergi genom växelriktaren. Denna dubbelriktade omvandlare fungerar som både växelriktare och laddare.

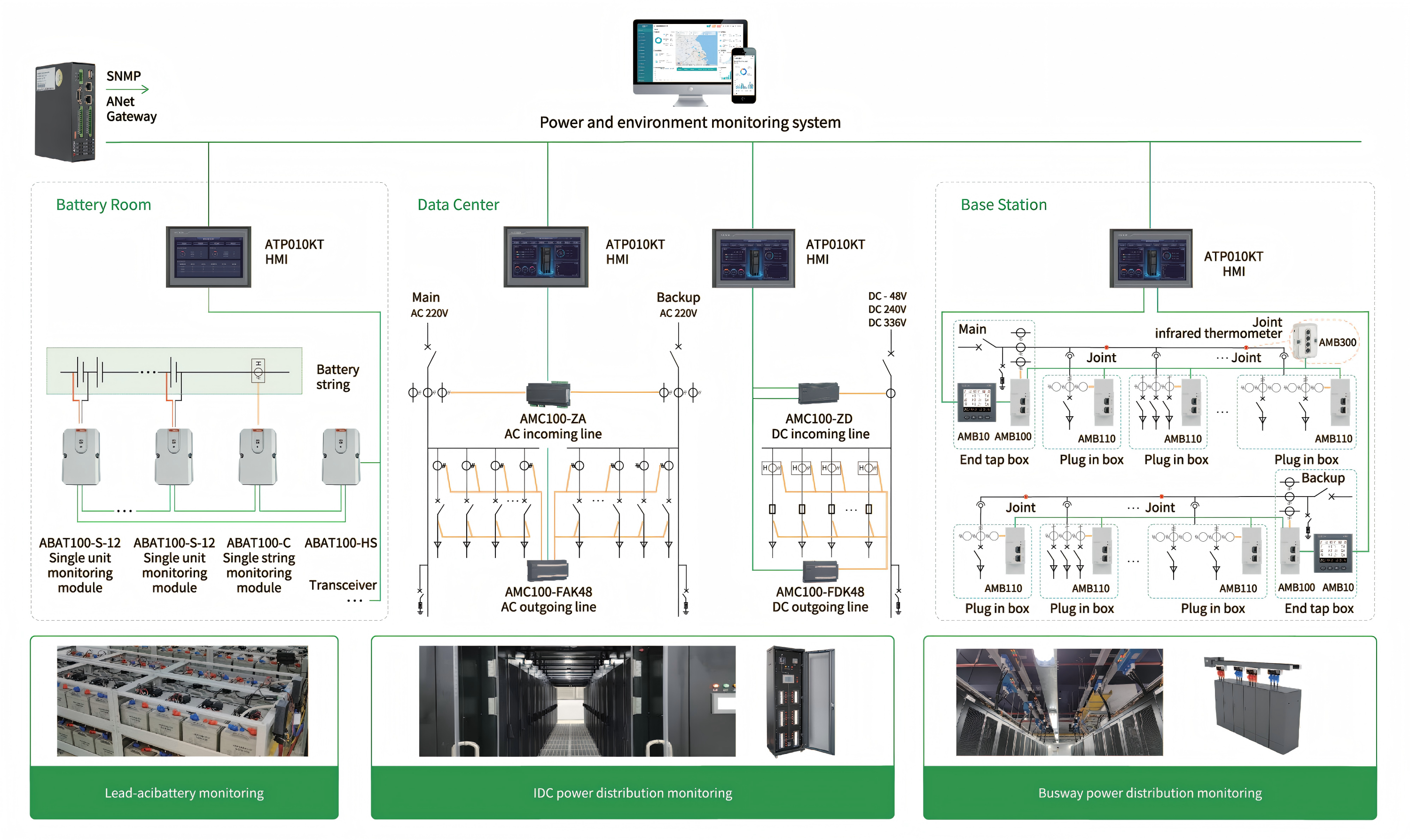

Acrel Solutions:

Batteriövervakning

• 24/7 onlineövervakning för tidig upptäckt av prestationsförsämrade celler
• Tre tillgängliga spänningsområden: 2V, 6V, 12V konfigurationer för att rymma de flesta batterityper
• Övervakning per cell av spänning, internt motstånd och negativ elektrodtemperatur
• Plug-and-play-installation – enkel pol-till-pol-ledning kräver ingen specialutbildning

• 24/7 onlineövervakning av laddnings-/urladdningsström och omgivningstemperatur
• Har optisk isolering och MODBUS-protokollstöd för sömlös integration med tredjeparts övervakningssystem
• Ger hög tillförlitlighet och stabil prestanda

DC Meters
