Varning för överhettning av elektrisk utrustning: Acrels trådlösa temperaturövervakningslösning

25 02, 2026

1. Introduktion

Med den ständiga utvecklingen av den globala ekonomin och industriell teknik spelar elektriska kraftsystem en allt viktigare roll i det moderna samhället. Säkerheten och tillförlitligheten för driften av kraftsystemet har därför blivit kritiska problem för industrin. I synnerhet med den utbredda användningen av obemannade transformatorstationer ersätts traditionella manuella inspektionsmetoder gradvis av intelligent övervakningsteknik.

Trådlös temperaturövervakningsteknik ger temperaturdetektering i realtid för viktiga uppvärmningspunkter för högspänningsutrustning. Genom att kontinuerligt samla in och analysera temperaturdata hjälper denna teknik till att säkerställa säker och stabil drift av kraftsystem samtidigt som den stöder förutsägande underhållsstrategier.

2. Forskningsbakgrund och tekniska fördelar med trådlösa temperaturövervakningssystem

I kraftverk och transformatorstationer kan långvarig drift av högspänningsställverk, utomhusfrånskiljare och anslutningspunkter för samlingsskenor leda till lokal överhettning. Detta orsakas främst av ökat kontaktmotstånd, oxidation, dammansamling eller mekanisk lossning.

Eftersom högspänningsutrustningsterminaler vanligtvis utsätts för höga elektriska fält, kan traditionella kontaktbaserade temperaturmätningsmetoder inte användas säkert på grund av isoleringsrisker.

Trådlös temperaturövervakningsteknik löser detta problem genom att överföra temperaturdata via radiosignaler. Temperatursensorerna är direkt installerade vid värmepunkter, medan övervakningsanordningen förblir elektriskt isolerad från högspänningsutrustning.

Jämfört med traditionella mätmetoder erbjuder trådlösa temperaturövervakningssystem flera fördelar:

1. Hög säkerhet
Det finns ingen direkt elektrisk koppling mellan sensorer och övervakningssystem, vilket minskar riskerna för elektriska faror.

2. Realtidsövervakningskapacitet
Systemet möjliggör kontinuerlig temperaturdatainsamling och fjärrövervakning.

3. Låg underhållskostnad
Trådlös övervakning ersätter frekvent manuell inspektion, vilket minskar arbetskostnaderna.

4. Stöd för datalagring och analys
Temperaturdata kan lagras i centrala styrsystem för långsiktig analys och förutsägande underhållsbeslut.

För närvarande inkluderar vanliga temperaturövervakningsteknologier fiberoptisk temperaturmätning, termistormätning, infraröd temperaturmätning och trådlös temperaturmätning. Bland dessa tekniker:

• Termistorsensorer är svåra att använda på exponerad högspänningsutrustning.
• Fiberoptisk temperaturövervakning ger hög noggrannhet men har höga installations- och utrustningskostnader.
• Infraröd mätning kräver vanligtvis manuell drift och saknar kontinuerlig övervakning i realtid.
• Trådlös temperaturövervakning blir gradvis den vanliga lösningen på grund av dess balans mellan kostnad, säkerhet och prestanda.

3. Acrels lösning för trådlös temperaturövervakning online

Det trådlösa temperaturövervakningssystemet används huvudsakligen för att övervaka temperaturförändringar i högspännings- och lågspänningskopplingsskåp, kabelförband, brytarkontakter, samlingsskenor och transformatorutrustning.

Systemet upptäcker potentiella säkerhetsrisker orsakade av faktorer som oxidation, lossning eller dammansamling som kan öka kontaktmotståndet under drift.

Systemets kärnfunktioner inkluderar:

• Temperaturdatainsamling i realtid
• Temperaturavvikelselarmfunktioner
• Historisk datalagring och analys
• Fjärrövervakning och automatiserad drifthantering

4. Temperaturavkännande komponenter

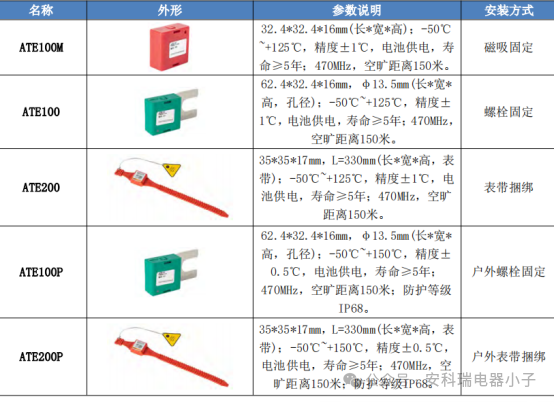

Batteridrivna trådlösa temperatursensorer

Dessa sensorer installeras direkt vid utrustningens värmepunkter. De drivs av inbyggda batterier och överför data trådlöst. De är lämpliga för högspänningsställverkskontakter och samlingsskenor.

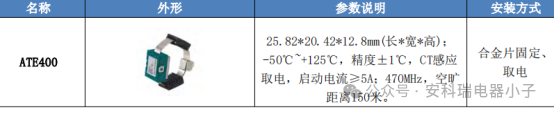

CT-drivna trådlösa temperatursensorer

Dessa sensorer används huvudsakligen i högströmsdriftsmiljöer som brytarkontakter, anslutningspunkter för samlingsskenor och högspänningskabelterminaler. Sensorerna får ström genom strömtransformatorinduktion, vilket eliminerar behovet av batteribyte och förlänger livslängden.

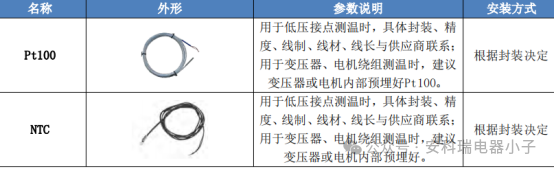

Trådbundna temperatursensorer

Kabelanslutna sensorer används främst i lågspänningsutrustning eller högprecisionsövervakningsscenarier, såsom transformatorlindningar och motorlindningar. Pt100 resistanstemperaturdetektorer används vanligtvis som avkänningselement.

5. Mottagnings- och visningsenheter

Trådlösa temperaturövervakningssystem består vanligtvis av mottagningsmoduler och displayterminaler.

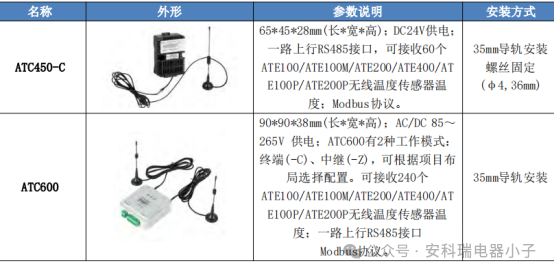

• Mottagande enhet
  Ansvarig för att ta emot och bearbeta temperaturdata som överförs från sensorer.

• Displayenhet
  Används för att visuellt visa temperaturkurvor, utrustningsstatus och larminformation.

Denna struktur tillåter underhållspersonal att övervaka utrustningens driftstatus i realtid.

6. Lösningsarkitektur för trådlös temperaturövervakning

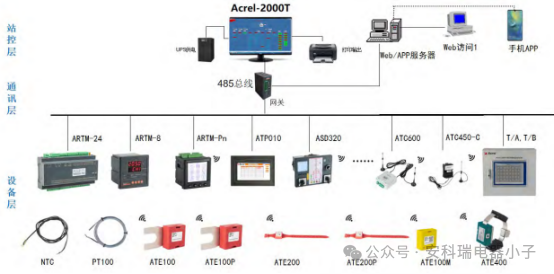

Acrel-2000/T trådlösa temperaturövervakningssystem integrerar temperaturdata från alla övervakningsenheter i transformatorstationen till en centraliserad hanteringsplattform.

Systemet kombinerar datorteknik, kommunikationsteknik och databehandlingsteknik för att uppnå centraliserad övervakning och hantering av temperaturinformation.

Huvudfunktioner inkluderar:

• Datainsamling och överföring i realtid
• Temperaturtrendkurvaanalys
• Historisk datalagring och fråga
• Övertemperaturlarm och händelseregistrering

Systemet är utrustat med en oberoende databas för långsiktig datalagring och analys av utrustningens drift. Genom att analysera temperaturtrender kan ingenjörer utvärdera utrustningens åldringsförhållanden och optimera underhållsbeslut.

7. Typiska tillämpningsscenarier

Trådlös temperaturövervakningsteknik används ofta i flera branscher, inklusive:

• Kraftöverföring och distributionssystem
• Ståltillverkningsindustrin
• Gruvindustrin
• Petrokemisk industri

Vanliga övervakningsplatser inkluderar:

• Transmissionsledningsledare
• Huvudtransformatorbussningar
• Koppla bort brytarkontakterna
• Högspänningsställverksskarvar
• Kabelterminaler
• Kondensatorytor

Systemet hjälper till att förbättra utrustningens driftsäkerhet genom realtidsövervakning och tidig varningsfunktioner.

8. Tekniskt applikationsvärde

Tillämpningen av trådlös temperaturövervakningsteknik förbättrar avsevärt drifthanteringen av kraftsystemet.

Viktiga fördelar inkluderar:

• Förbättra elnätets säkerhet och tillförlitlighet
• Minska antalet fel på utrustning
• Minimera strömavbrotts varaktighet och omfattning
• Minska kostnaderna för manuell inspektion
• Förbättra ekonomiska och sociala fördelar med kraftsystem

Traditionellt planerat underhåll utvecklas gradvis till tillståndsbaserat underhåll som stöds av intelligent övervakningsteknik.

9. Slutsats

Trådlös temperaturövervakningsteknik spelar en viktig roll för att säkerställa säker drift av elektriska kraftsystem. Genom att kontinuerligt övervaka och analysera temperaturdata är det möjligt att förutsäga utrustningsförsämring och förhindra potentiella fel.

Med utvecklingen av Internet of Things (IoT)-teknik och smarta nätkonstruktioner kommer trådlös temperaturövervakningsteknik att spela en allt viktigare roll i framtida säkerhetshantering av kraftsystem.
