How Modbus-Based Smart Gateways Turn Scattered Energy Meter Data Into Usable Power Insight
Varför industrianläggningar standardiseras på ett kommunikationsprotokoll
De flesta industrianläggningar hade inte som mål att bygga en fragmenterad mätmiljö. Det hände gradvis: en panelbyggare installerade ett märke av mätare för huvudinkomsttagaren, en elentreprenör lade till en annan för en ny produktionslinje och ett eftermonteringsprojekt skruvade fast ett tredje för belysningskretsar. Varje enhet talar sin egen dialekt av register, baudhastigheter och adresseringskonventioner. Resultatet är en anläggning som genererar enorma mängder elektrisk data men som ändå kämpar för att svara på en enkel fråga: exakt var förbrukas energi och varför.
Detta är den praktiska anledningen till att så många anläggningsingenjörer konvergerar på ett enda seriellt protokoll för sitt mätskikt. En välkonfigurerad smart gateway sitter mellan fältenheter och uppströmssystem och översätter RS485-trafik till Ethernet-baserade format som byggnadshanteringsplattformar, SCADA-lager och molninstrumentpaneler kan förbruka utan anpassade drivrutiner för varje mätarmodell. Istället för att upprätthålla ett dussin punkt-till-punkt-integrationer, standardiserar en anläggning på ett adresseringsschema och en pollinglogik, och låter sedan gatewayen hantera översättningsarbetet.

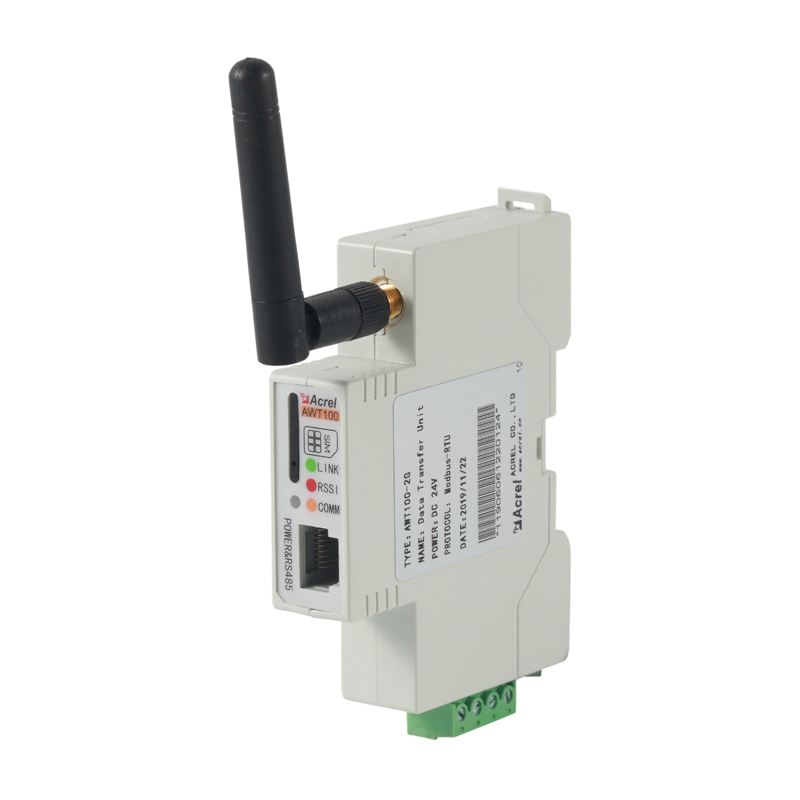

En gatewayenhet som omvandlar RS485-fälttrafik till Ethernet-baserade dataströmmar
Den underliggande drivkraften är ägandekostnaden. Anläggningar som förlitar sig på en blandning av proprietära protokoll rapporterar längre driftsättningscykler och högre integrationskostnader närhelst en mätare byts ut eller en ny krets läggs till. Ett delat protokolllager minskar den friktionen eftersom en modbus energimätare från vilken som helst kompatibel leverantör kan i princip läggas till nätverket med samma registerlogik som redan är dokumenterad för resten av flottan.
Hur Modbus RTU Communication faktiskt flyttar data över ett fabriksgolv
Modbus RTU-kommunikation följer en master- och slavmodell över en delad seriell buss, vanligtvis kopplad som RS485. En huvudenhet, vanligtvis gatewayen eller en lokal styrenhet, utfärdar en begäran som inkluderar en enhetsadress och en funktionskod. Endast slavenheten som matchar den adressen svarar, vilket håller bussen deterministisk även när dussintals meter delar samma fysiska kabelpar. Funktionskoder definierar operationen: läsning av hållregister för uppmätta värden, läsning av ingångsregister för statusdata eller skrivning av enskilda register för konfigurationsändringar.
Integrering av RS485 energimätare beror mycket på disciplinen i det fysiska lagret. Trådpolaritet, seriekopplad topologi istället för stjärnkablage och korrekt termineringsmotstånd i båda ändar av bussen påverkar alla om en mätare svarar tillförlitligt på längre avstånd eller högre baudhastigheter. Anläggningar som hoppar över termineringsmotstånd ser ofta intermittenta timeouts som ser ut som ett programvaruproblem men som faktiskt är ett ledningsproblem.
Mätare, analysatorer och gateways: distinkta roller i en datakedja

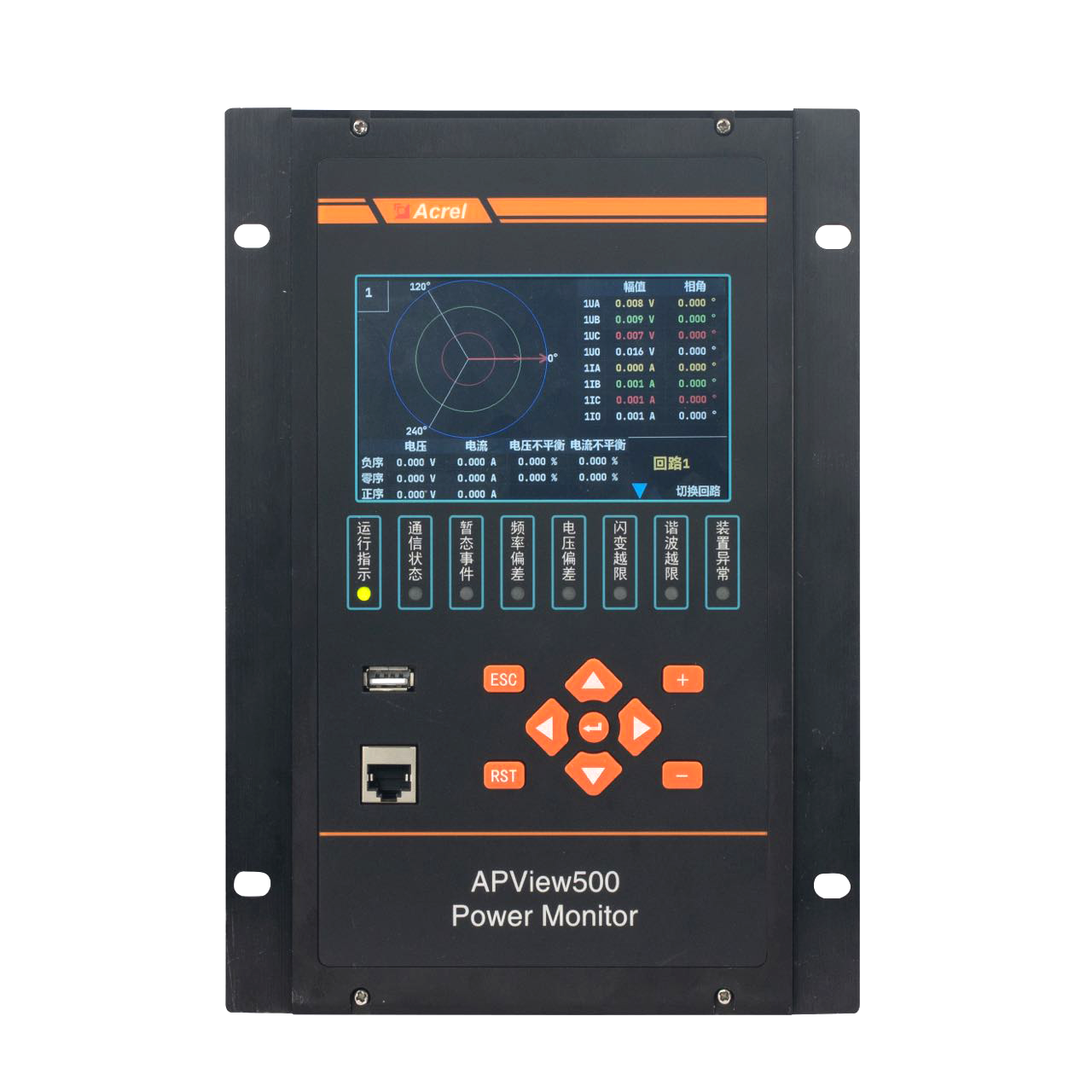

Det hjälper att separera vad varje enhetstyp faktiskt bidrar med innan ett nätverk designas. A energimätare för flera kretsar mäter många matare från en enda enhet, vilket passar paneler med dussintals svagströmskretsar som belysning eller undermätade hyresgästlaster. A strömkvalitetsanalysator går längre och fångar övertoner, spänningsfall, flimmer och transienta händelser som en grundläggande energimätare vanligtvis inte registrerar. Gatewayen mäter ingenting själv; dess uppgift är aggregering och översättning.
| Enhetstyp | Primär funktion | Typisk placering |
|---|---|---|
| Flerkretss Energy Meter | Spårning av underkretsförbrukning | Fördelningspaneler, hyresgästundermätning |
| Strömkvalitetsanalysator | Övertoner, häng, transienter | Huvudinkomna, känsliga lastmatare |
| Smart Gateway (ANet-serien) | Protokollkonvertering, dataaggregering | Kommunikationsrum, nätverksskåp |
ANet-linjen med gateway-hårdvara är ofta ihopparad med mätarflottor eftersom den är designad kring samma registerkonventioner som mätarna redan använder, vilket förkortar kartläggningsarbetet som beskrivs i nästa avsnitt. Att välja enheter som är utformade för att samverka minskar den anpassade konfigurationen som annars faller på driftsättningsingenjören.
Energimätardatakartläggning: strukturering av register så att värden är meningsfulla
Energimätardatamappning är processen att dokumentera vilken registeradress som motsvarar vilken fysisk kvantitet, vilken datatyp den använder och vilken skalningsfaktor som måste tillämpas innan det råa heltal blir ett meningsfullt tekniskt värde. Att hoppa över den här dokumentationen är en av de vanligaste anledningarna till att integrationsprojekt stannar halvvägs, eftersom den som konfigurerar SCADA-taggarna måste omvända manipulera mappningen från trial and error.
| Registrera adress | Parameter | Datatyp | Skalning |
|---|---|---|---|
| 0x0000 | Fas A Spänning | Osignerad 16-bitars | Dividera med 10 |
| 0x0006 | Fas A Ström | Osignerad 16-bitars | Dividera med 1000 |
| 0x000C | Total aktiv kraft | Signerad 32-bitars | Dividera med 100 |
| 0x0100 | Kumulativ energi | Osignerad 32-bitars | Dividera med 100 |
En användbar disciplin är att hålla registerkartans versionskontrollerad tillsammans med kopplingsschemat, så att en tekniker som byter ut en trasig mätare år senare inte behöver gissa sig till det ursprungliga adresseringsschemat. Om möjligt, standardisera på samma karta över alla modbus energimätare i en flotta, även över olika kretsstorlekar, betyder att samma SCADA-mall kan återanvändas istället för att byggas om för varje panel.
Vad fältdata visar: Kvantifiera integrationsvinster
Anläggningsteam som går från isolerade mätaravläsningar till ett gateway-aggregerat nätverk rapporterar vanligtvis två mätbara effekter: färre avvikelser mellan fakturerad och uppmätt förbrukning, och en kraftig minskning av den manuella ansträngningen som går åt till att stämma av avläsningar mellan paneler. Följande figurer sammanfattar resultat som rapporterats över olika anläggningstyper efter standardisering på RS485 energimätareintegration med ett gemensamt gatewaylager.
Konfigurera gatewayen: praktiska steg för konvertering av Power System Protocol
Gateway-konfigurationen för kraftsystem följer en förutsägbar sekvens, och att hoppa över steg ur funktion är där de flesta förseningar uppstår. Listan nedan återspeglar den ordning som de flesta idrifttagningsteam tycker är effektiv.
- Tilldela en unik enhetsadress till varje mätare på bussen före anslutning, inte efter.
- Matcha överföringshastighet, paritet och stoppbitar över alla enheter som delar samma seriesegment.
- Definiera ett avfrågningsintervall som balanserar data färskhet mot bussladdning, särskilt på segment med mer än tjugo enheter.
- Mappa varje mätarregister till en motsvarande tagg i uppströmsprotokollet, oavsett om det är en annan Modbus-karta, BACnet eller ett MQTT-ämne.
- Kör ett blötläggningstest på minst 24 timmar för att upptäcka intermittent timeout eller brusproblem innan överlämnandet.
Industriell protokollkonvertering blir mer komplex när en anläggning blandar seriella och Ethernet-segment, eftersom gatewayen då måste hantera två olika timingmodeller samtidigt. Att underskatta avfrågningslatens på seriesidan är en vanlig orsak till att inaktuella avläsningar visas på en annars korrekt konfigurerad instrumentpanel.
Gateway-medierad konvertering kontra direkt punkt-till-punkt polling
Vissa mindre installationer pollar fortfarande varje mätare direkt från en lokal styrenhet utan ett dedikerat gateway-lager. Detta fungerar på en handfull enheter men försämras när flottan växer. Radarjämförelsen nedan återspeglar hur de två tillvägagångssätten jämförs över fem praktiska dimensioner.
Direkt polling kan överträffa en gateway på rå latens för ett mycket litet antal enheter, men den fördelen försvinner när en anläggning lägger till ett andra protokoll, en redundant styrenhet eller mer än ungefär femton meter på en buss.
Vanliga implementeringsfallgropar och praktiska korrigeringar
- Dubbletter av enhetsadresser: Två mätare som delar en adress orsakar responskollisioner; hålla en utskriven adresslogg under installationen.
- Blandade överföringshastigheter på ett segment: Varje enhet på samma fysiska buss måste matcha, även om tillverkarens standard är olika.
- Oskalerade registervärden: Rå heltal utan korrekt skalningsfaktor ger spännings- eller effektavläsningar som ser rimliga ut men som är fel i en storleksordning.
- Långa kabeldragningar utan repeatrar: RS485-signalkvaliteten försämras över typiska leverantörsklassade avstånd; en repeater återställer tillförlitlig timing.
- Överlappande avfrågningsintervall: Att rösta för aggressivt på en stor buss kan svälta långsammare svarande meter av bandbredd.
En distributionschecklista före start
Adresslogg verifierad Registrera kartan dokumenterad Avslutningsmotstånd installerade Blötläggningstestet avslutat Uppströms taggar mappade
Att behandla denna checklista som ett formellt sign-off-dokument, snarare än en informell vana, är det som skiljer igångsättningsprojekt som avslutas enligt schemat från de som öppnar samma kabelskåp igen tre gånger.
Vanliga frågor
F1: Vad är den praktiska skillnaden mellan Modbus RTU och Modbus TCP i ett energiövervakningssammanhang?
Modbus RTU körs över en seriell RS485-buss och är vanlig på mätarnivå, medan Modbus TCP körs över Ethernet och vanligtvis används mellan gateway och uppströmssystem. En gateway utför omvandlingen mellan de två.
F2: Hur många meter kan realistiskt dela en RS485-buss?
Specifikationerna tillåter ofta upp till 32 enheter per segment utan repeatrar, men praktisk tillförlitlighet vid längre pollingfrekvenser upprätthålls vanligtvis bättre med färre enheter per segment, särskilt på bullriga industriplatser.
F3: Varför behöver en energikvalitetsanalysator en annan dataprofil än en vanlig energimätare?
En strömkvalitetsanalysator fångar snabba transienta händelser och övertonsinnehåll som kräver högre samplingsfrekvenser, så dess registeruppsättning och rapporteringsfrekvens är strukturerad annorlunda än en mätare som enbart fokuserar på kumulativ energi.
F4: Kan mätare från olika tillverkare samexistera på samma Modbus-nätverk?
Ja, så länge inställningarna för adressering, överföringshastighet och paritet är anpassade och varje enhets registerkarta dokumenteras separat, eftersom registerlayouter inte är standardiserade mellan tillverkare.
F5: Vilken är den vanligaste anledningen till att en nystartad gateway visar intermittenta dataluckor?
I de flesta fältrapporter är oavslutade eller felaktigt sammankopplade RS485-ledningar den främsta orsaken, följt av avfrågningsintervall som är för aggressivt inställda för antalet enheter på bussen.
