Transformator/skena/kontaktkontakt/motor trådlös temperaturmätning Säg adjö till passiva reparationer, 24-timmars online temperaturmätning och installera "termometrar" på din elektriska utrustning!

15 04, 2026

Vikten av temperaturövervakning för elektrisk utrustning

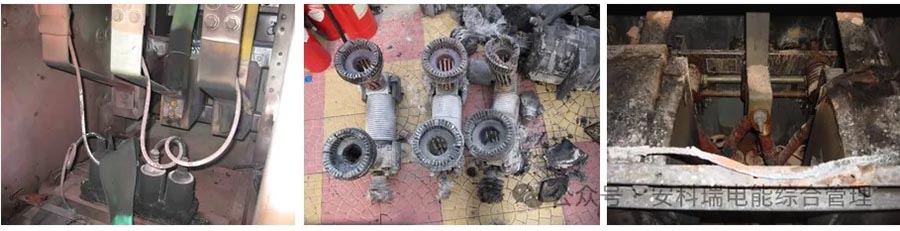

Elektricitet är livlinan för industriell produktion, kommersiell drift och försörjningstrygghet, och utrustningens temperatur är "barometern" för elsäkerhet. Hög- och lågspänningsställverk, transformatorer, samlingsskenor och kabelskarvar är utsatta för lokal överhettning på grund av dålig kontakt, åldrande isolering och överbelastning under långvarig drift med hög belastning. Om det inte övervakas i tid kan det orsaka utrustningsskador, produktionsavbrott eller till och med elektriska bränder, med allvarliga konsekvenser som är ofattbara.

Så länge olika elektrisk utrustning är ansluten till elsystemet kommer den att generera en viss mängd värme genom en viss ström, och temperaturen kommer att stiga. I kraftsystemet orsakas många större olyckor av att elektrisk utrustning blir allt mer överhettad. Om den dolda faran för överhettning av elektrisk utrustning kan upptäckas i tid, kan underhålls- eller reparationsåtgärder vidtas i tid och de dolda felfarorna kan elimineras, driftolyckorna i strömförsörjningssystemet kan reduceras avsevärt och strömförsörjningens tillförlitlighet kan förbättras. Därför är det mycket viktigt att i tid upptäcka och korrekt analysera de överhettade delarna av elektrisk utrustning.

Traditionella temperaturmätningsmetoder kan inte längre hålla jämna steg med moderna elsäkerhetskrav

① Temperaturtestvaxarket kan inte övervakas i realtid, vilket innebär en betydande risk för åldrande och fel.
② Infraröd temperaturmätning har blinda fläckar som inte kan upptäckas eller litas på inuti det slutna skåpet.
③ Den trådbundna temperaturmätningen är komplex, med höga isoleringsrisker, svårigheter med renovering och höga underhållskostnader.
④ Det passiva reparations- och eftersaneringsläget kan inte förhindra den dolda risken för överhettning.

Acrel trådlös temperaturmätningsmjukvara och hårdvara komplett lösning

Acrels integrerade lösning för trådlös temperaturmätning i alla scenarier, med "passiv trådlös, exakt avkänning, intelligent varning och bekväm drift och underhåll" som kärna, bryter fullständigt flaskhalsen för traditionell temperaturmätning och uppnår ett språng från "passiv reparation" till "aktivt förebyggande och kontroll" i kraftsäkerhet.

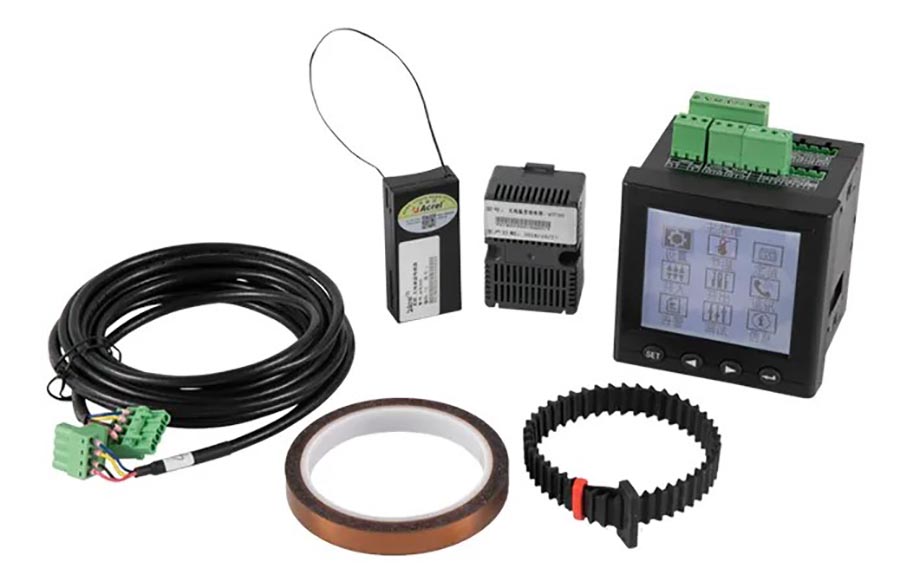

Vi har Acrel trådlösa temperaturmätningslösningar som inkluderar sensorer, transceivrar, displayenheter och integrerade systemplattformar!

Vilka är applikationsscenarierna för trådlös temperaturmätning? Var används den?

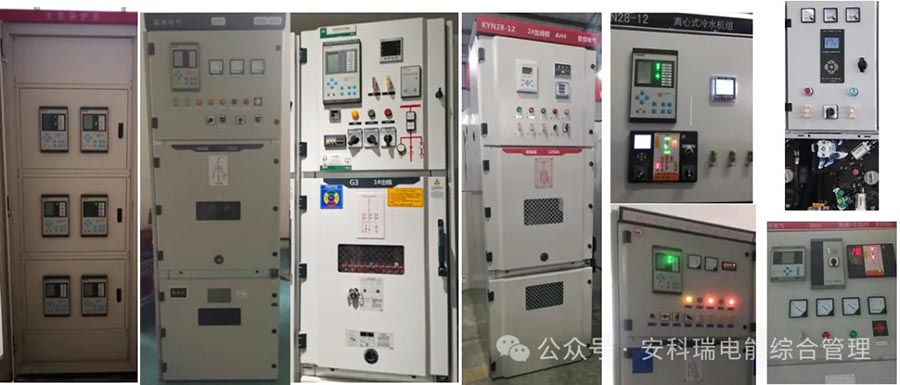

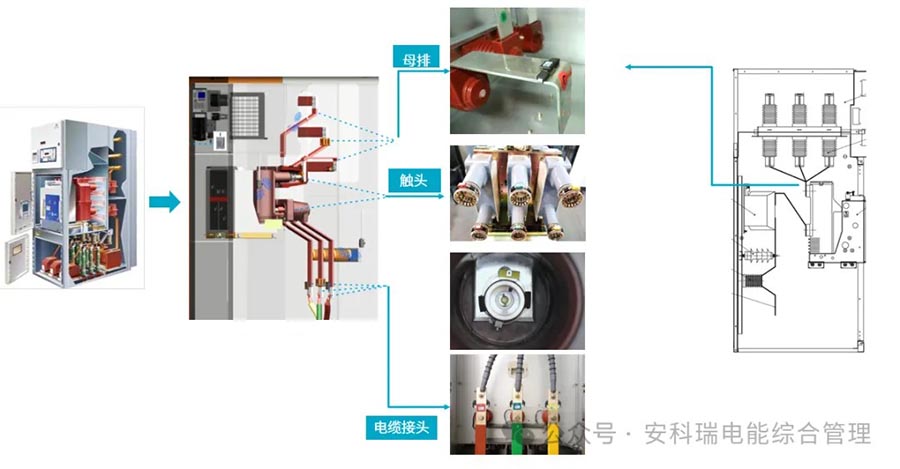

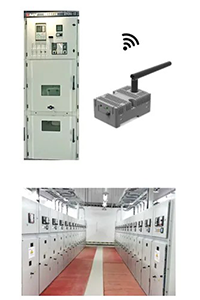

Temperaturmätningskrav - Högspänningsställverk

Till exempel: temperaturmätning av kabelskarvar, kontaktpunkter och samlingsskenor.

Temperaturmätning av kabelskarv
Kontakttemperaturmätning
Temperaturmätning av moderskena

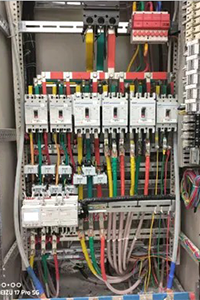

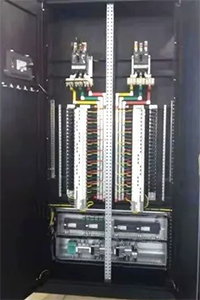

Temperaturmätningskrav - Lågspänningsskåp

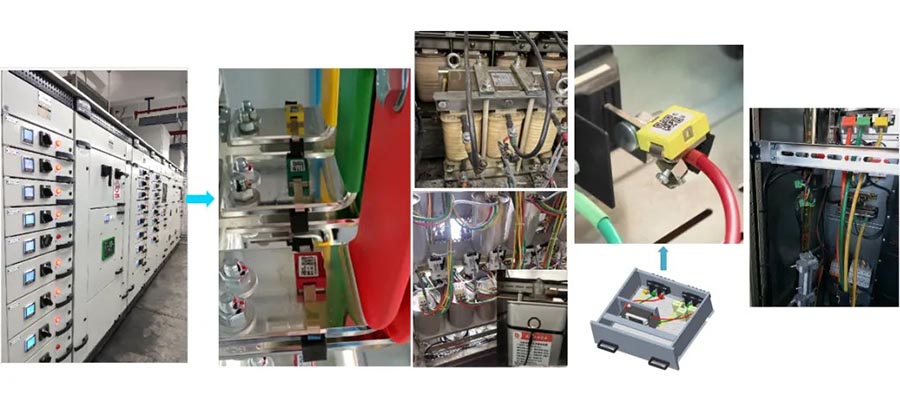

Till exempel temperaturmätning för ramkretsbrytares kontakter/samlingsskenor, kondensator/reaktansytor, lådskåpskabelkontakter och utgående lågspänningskabelkontakter.

· Ram strömbrytare kontakt/samlingsskena temperaturmätning

· ATE400

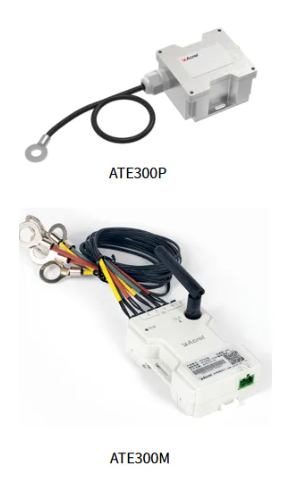

· Mätbox för kondensator/reaktansyta

· ATE300M

· Temperaturmätning av lådskåpskabelkontakt

· ATE400

· Temperaturmätning av utgående kabelkontakt med låg spänning

· ACE100

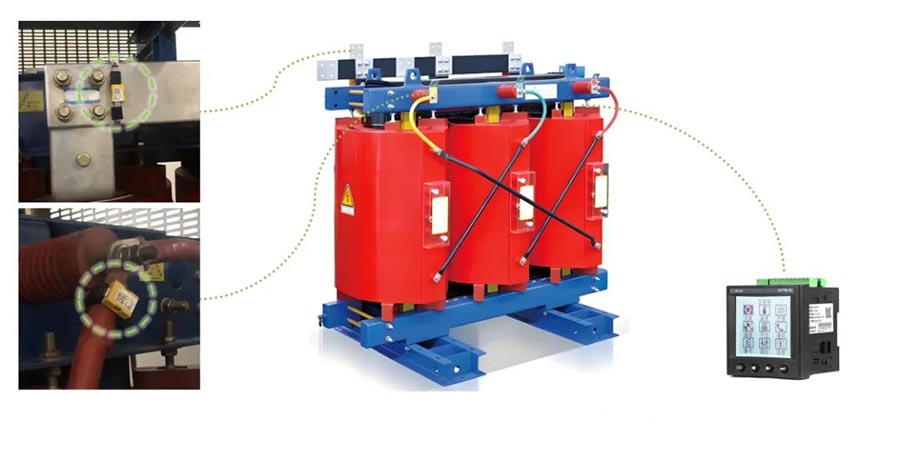

Temperaturmätningskrav - Transformatortemperaturmätning

Till exempel temperaturmätning av transformatorskarvar och invändiga lindningar.

· Temperaturmätning av transformatorfog

· ATE400

· Temperaturmätning av transformatorns inre lindning

· (Förinbäddad PT100) ARTM-8L

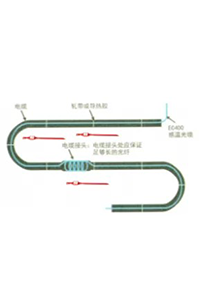

Temperaturmätningskrav - fördelningsbox, inomhuskabel, skåp/inomhus m.m

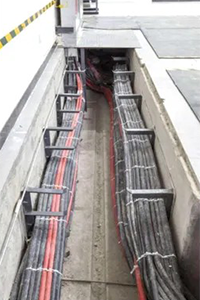

Till exempel temperaturmätning av fördelningsboxar, kabelgravar inomhus samt inomhustemperatur och luftfuktighet i ställverk/fördelningsrum.

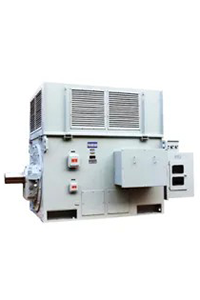

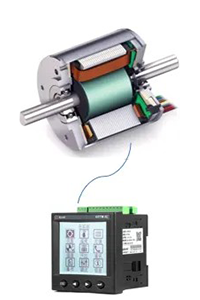

Temperaturmätningskrav - motortemperaturmätning

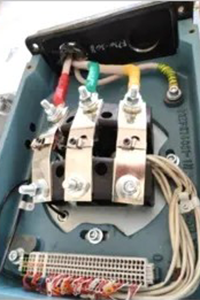

Till exempel: temperaturmätning på motorns yta, temperaturmätning på motorkopplingsdosan och temperaturmätning på motorns inre lindning.

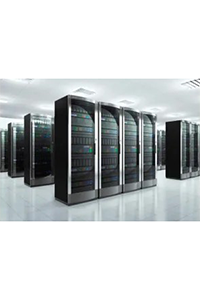

Industrikundens behov av temperaturmätning - Datacenter

Till exempel: temperaturmätning av kabelränna/busskanalkapslingar inomhus, temperaturmätning av datacenterservrar och temperaturmätning av datacenterpelarskåpskarvar.

Industrikundens temperaturmätning efterfrågan - energilagringsbehållare

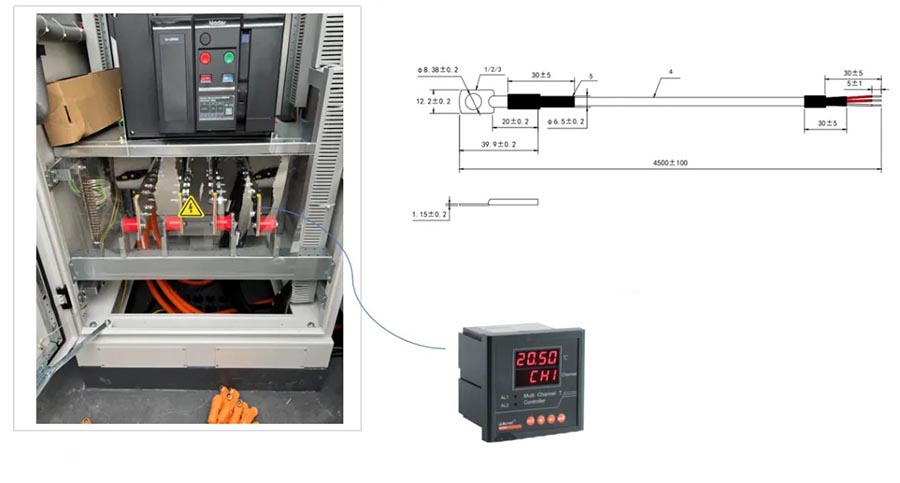

Exempelvis krävs temperaturmätning för DC-skenan i en energilagringsbehållare

PT100 modell: MPT101B130006

Spänningsmotstånd: AC3000V/DC 4300V

DC-skena för energilagringsbehållare

Acrel trådlös temperaturmätning Produktkvalifikationscertifikat

Fyra centrala fördelar definierar en ny standard för effekttemperaturmätning

1. Passiv trådlös underhållsfri, eliminerar säkerhetsrisker från roten

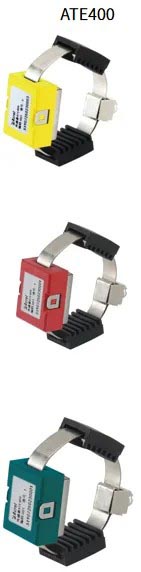

ATE800-seriens passiva RFID-sensor använder radiofrekvent energiskördteknik, som inte kräver batterier eller ledningar, och är underhållsfri för livet, vilket helt undviker riskerna för batterifel och högspänningskablarisolering i högtemperaturmiljöer. ATE400 sensor induktionseffektsensor, kan startas när den är ≥ 5A, med lång livslängd och stabil onlinedrift i scenarier med hög belastning, vilket kraftigt minskar drift- och underhållskostnaderna.

2. Högprecisionsavkänning, kan exakt fånga temperaturökningar på 0,5 ℃

Genom att använda högprecisionstemperaturmätningschips med en noggrannhet på ± 1 ℃ och ett temperaturmätområde på -50 ℃~ 125 ℃ kan den känsligt fånga små temperaturstegringsförändringar, varna i förväg för ökat kontaktmotstånd och potentiella överhettningsfel, och nypa dolda faror i knoppstadiet. Data förblir stabila i miljöer med stark störning, vilket gör det säkert att använda i högspänningsskåp och täta busscenarier.

3. Installation med noll modifiering, både nya och gamla projekt kan snabbt implementeras

Det finns olika installationsformer såsom bandtyp, bulttyp och patchtyp, som inte kräver demontering eller bortkoppling av utrustningen. Mottagaren stöder skeninstallation, 13774430992 antenn flexibelt val, stabil signal för komplexa skåp, snabb driftsättning för nya projekt och ett klick uppgradering för gamla distributionsrum.

4. Intelligent kontroll av hela kedjan, lokal och fjärrstyrd "dubbelförsäkring"

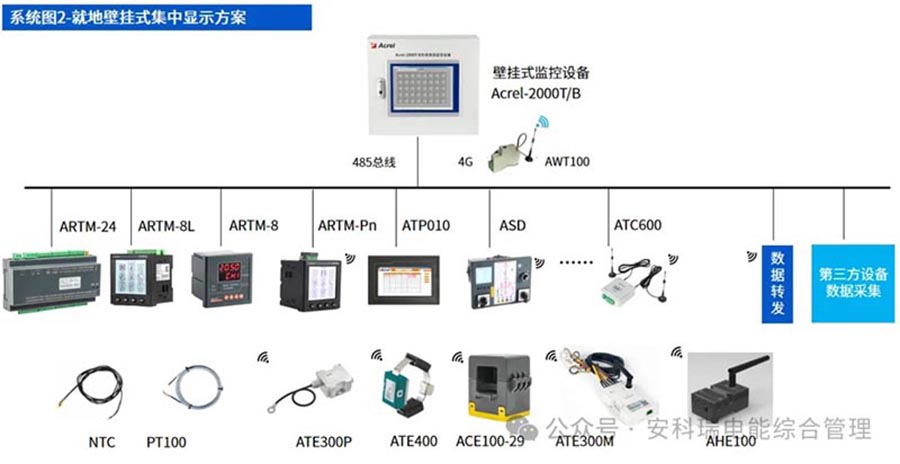

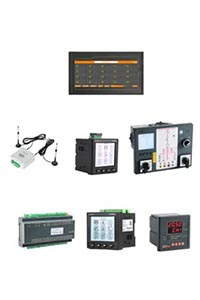

Från övervakning av ett skåp till centraliserad kontroll, Ankerui har byggt en komplett produktmatris:

ARTM Pn-displayenhet: stöder 60 sensorer per enhet, lämplig för små och medelstora distributionsrum;

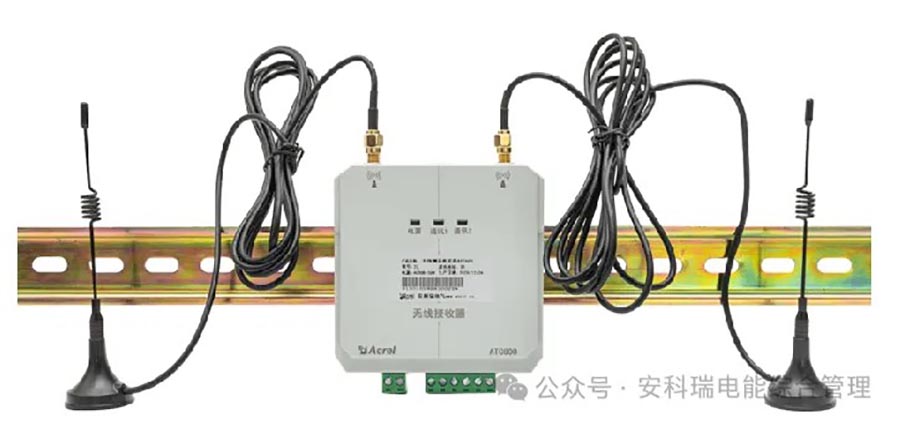

ATC trådlös temperaturmätning transceiver: stöder centraliserad åtkomst till 240 sensorpositioner;

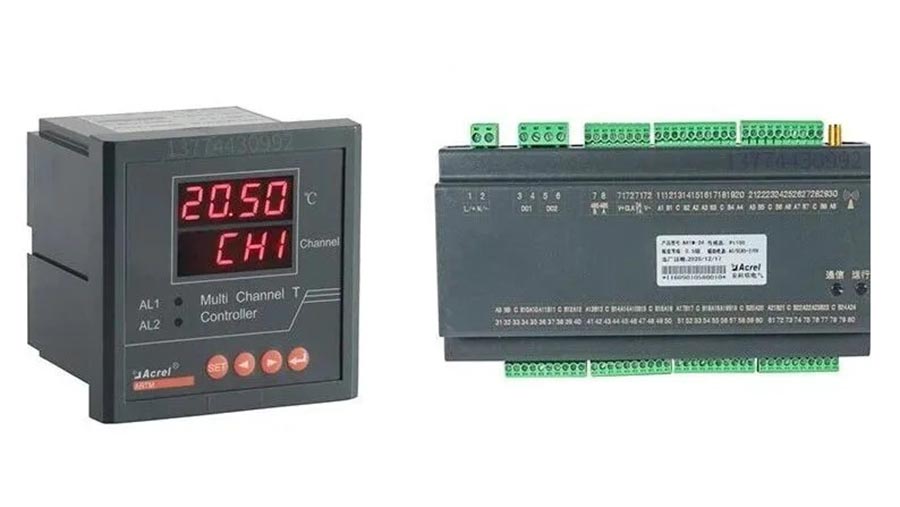

ARTM8 Inspektionsinstrument: Anpassat för flerkanalig temperaturmätning av transformatorer och reaktorer.

Trådlöst temperaturmätnings- och inspektionsinstrument med 8/24 kanaler

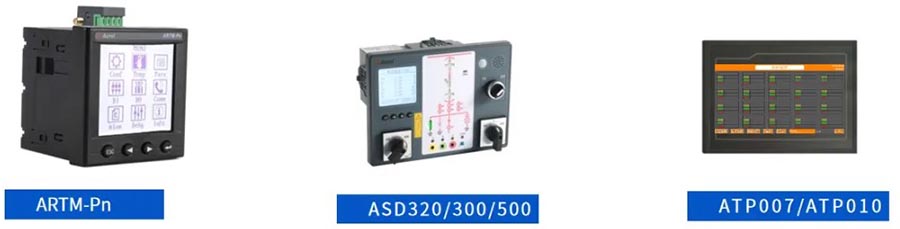

Displayterminal

ARTM-Pn
Arbetsströmförsörjning: AC85~265V, DC100~300V adaptiv, strömförbrukning 8W
Installationsmetod: Inbäddad installation, öppning 92 * 92, djup 65
Kommunikationsgränssnitt: 1 RS485 seriellt kommunikationsgränssnitt, Modbus RTU kommunikationsprotokoll
Kontakttemperaturmätning: can connect to 60 ATE400
Kontakttemperaturmätning accuracy: ± 1 ² C
Ingångsförvärv: 4-kanals inbyggd 12V-ingång, kapabel att samla in lägesstatus för strömbrytare, handkärror, etc.
Utgångskonfiguration: 2-kanals passiv utgång, med hög temperatur/övertemperatur/fastemperaturskillnad/temperaturplötslig larmfunktion
Elektrisk parametermätning: ström, spänning, frekvens, aktiv effekt, reaktiv effekt, kWh, etc., nivå 0,5

ASD320/300/500
Arbetsströmförsörjning: AC/DC 220V, AC/DC110V adaptiv
Statusingångskrav: Passiv torrkontaktingång (intern strömförsörjning av statusdisplayenhet)
Temperatur- och fuktighetsmätning och kontrollnoggrannhet: temperatur <1 °C; relativ luftfuktighet <3 %
Trådlös temperaturmätning: kan användas med ATE400 trådlös temperatursensor, temperaturmätningsområde -50 ℃ ~ 125 ℃ C
Uteffekt för värme och larm: AC220V/5A
Krav på spänningsförande visning: Kortslutningsströmmen från sekundärsidan av den strömförande sensorn till jord under märkspänning bör vara större än 200uA
10kV-system, sensorkapacitet >100pF;
35kV-system, sensorkapacitet >35pF;
6kV system, sensorkapacitet>180pE
Kommunikation: RS485 seriellt kommunikationsgränssnitt, Modbus RTU-protokoll (ASD500 med stor nätverksport)
Mått: 238mm * 178mm * 83mm (bredd * höjd * djup)

ATP007/ATP010
Fungerande strömförsörjning: DC24V
Installationsmetod: Inbäddad installation
Kommunikationsgränssnitt: Standardkonfigurationen inkluderar 1 RS485 seriellt kommunikationsgränssnitt (Modbus RTU-protokoll)
1 Ethernet-port
Kontakttemperaturmätning accuracy: ± 1 ° C
Högtemperaturlarm: Enhetens vita bältes summer kommer att aktiveras när temperaturen överstiger det inställda värdet

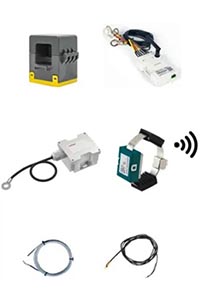

Aktiv trådlös temperatursensor

CT-driven trådlös temperatursensor

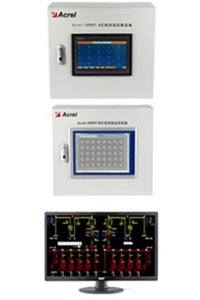

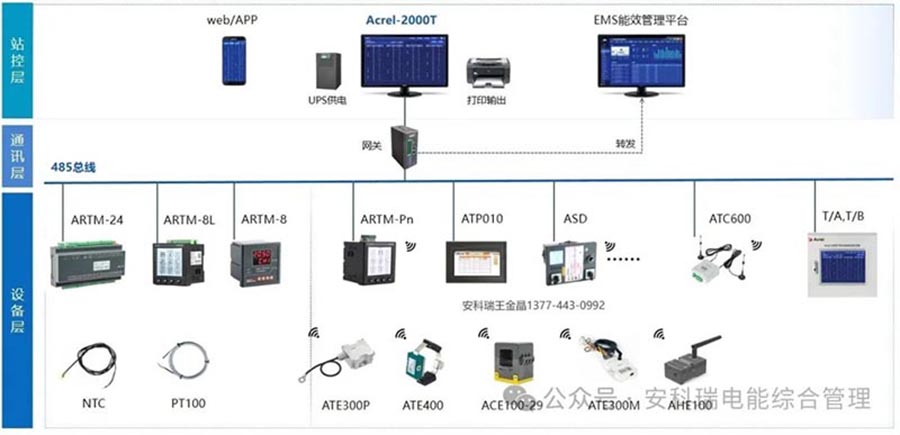

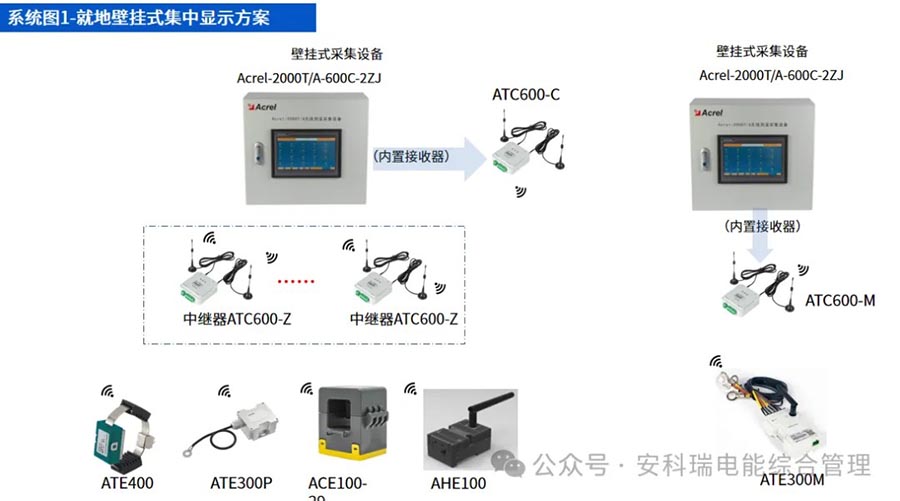

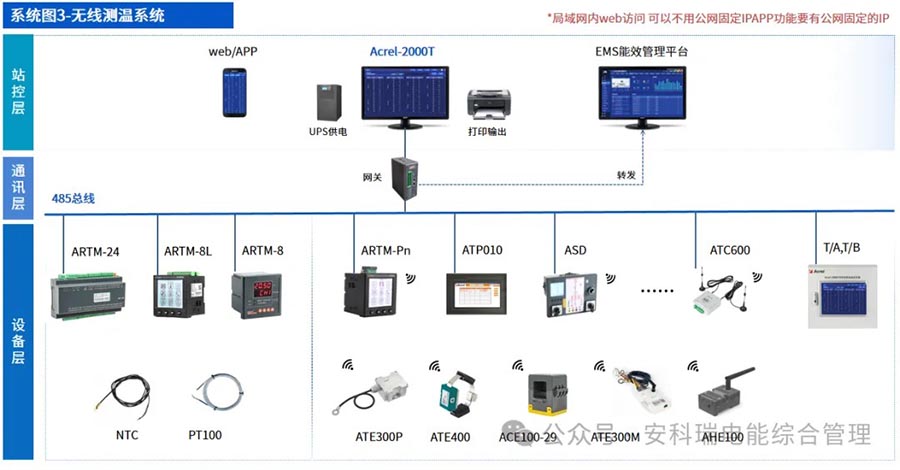

Acrel-2000Ts trådlösa temperaturövervakningssystemplattform, som en "smart hjärna", uppnår 24-timmars realtidsövervakning, flernivåvarning (APP SMS-röstpopups), historisk dataspårning och inspektionshantering med sluten slinga. Den kan förstå temperaturstatusen för hela stationen utan att lämna hemmet, vilket avsevärt förbättrar drift och underhållseffektivitet.

Full scen täckning, skydda företagets elsäkerhet

Ankeruis trådlösa temperaturmätningslösning har använts i stor utsträckning inom:

√Kemiska/stål/tillverkningsområde

√Datacenter, logistikcenter

√Cold Chain Park

√Nybyggnation och renovering av transformatorstationer och distributionsrum

√Flygplatser, sjukhus, kommersiella byggnader, transportnav

√Högspänningsskåp, samlingsskenor, kabelkontakter, brytarkontakter.

Ärendedelning

Shandong English Chemical Project omfattar en 35kV huvudstation och 3 10kV transformatorstationer, med totalt 76 högspänningsskåp. Varje skåp är utrustat med 6-punkts trådlös temperaturmätning, med hjälp av ATE200/ATE400-sensorer och ASD320 intelligent styrning för att uppnå 24/7 online temperaturmätning och onormal varning i realtid för högspänningsutrustning i hela stationen, vilket effektivt säkerställer elsäkerhet i högriskkemiska scenarier och eliminerar riskerna för överhettning, strömavbrott och brand.

Elsäkerhet är ingen liten sak; exakt temperaturmätning garanterar säkerhet

Idag, med det accelererade främjandet av konstruktion med dubbla kol och smarta nät, är elsäkerhet inte längre en "flervalsfråga", utan en "obligatorisk kurs". Överhettning av elektrisk utrustning är den främsta dolda faran som orsakar strömavbrott och elektriska bränder. Traditionella temperaturmätningsmetoder har smärtpunkter som stora döda fläckar, oförmåga att övervaka i realtid och svårigheter med renovering.

Ankeruis trådlösa temperaturmätningslösning för alla scenarier har kärnfördelarna med passiv trådlös, högprecisionsavkänning, nollmodifieringsinstallation och intelligent kontroll i hela kedjan, som växlar från passiv reparation till aktiv förebyggande och kontroll. ATE-seriens sensorer kräver inga batterier, är underhållsfria och är ihopkopplade med Acrel-2000T övervakningsplattform för att uppnå 24-timmars varning på flera nivåer och dataspårbarhet. De har använts i stor utsträckning i kemiska, datacenter, transportnav och andra scenarier, och hjälper företag att eliminera döda vinklar vid temperatur, minska drift- och underhållskostnader, förhindra elektriska bränder och verkligen uppnå säkerhetskontroll, förebyggande av dolda faror, spårbarhet och ansvarsskyldighet.

Produktval/lösning/tekniskt specifikationsblad

Tryck länge för att känna igen QR-koden eller kontakta 13774430992

Innehållet är endast för inlärnings- och kommunikationssyften, och kommersiell användning är förbjuden

Vänligen korrigera eventuella misstag eller utelämnanden. Om det finns några intrång, kontakta oss för radering
