Märkström: 120A av CT
50ms snabb svarstid
För Multi-Inverter Hybrid System (Photovoltaic Energy Storage Inverter)
Märkspänning: AC 3*230/400V
Hög noggrannhetsklass 0,5S
Ultratunn 1P 18mm
+86-18702106858 / +86-21-69156352

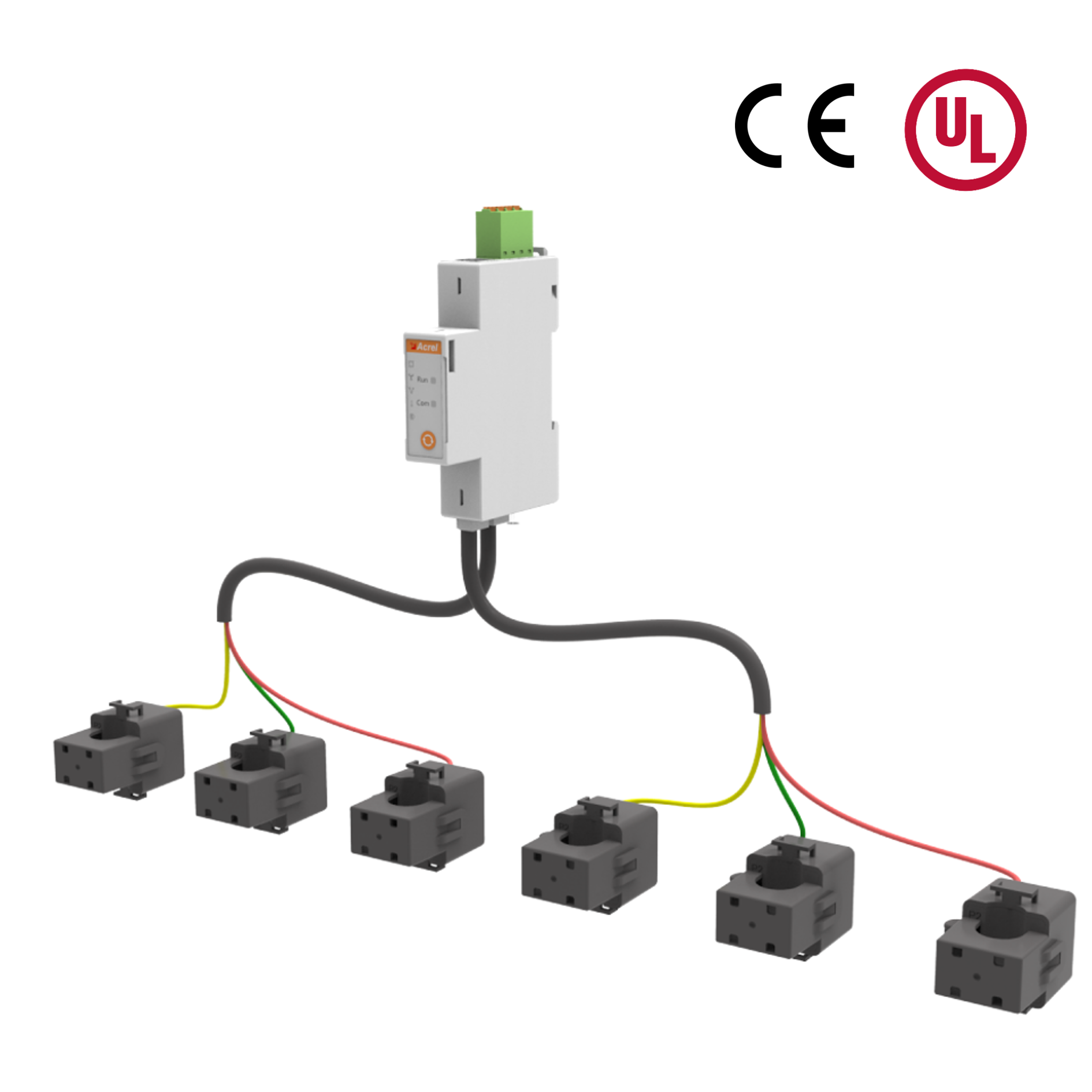

ADL-serien DIN-skenmonterad multifunktionsenergimätare med externa CT:er är en smart energimätare designad specifikt för förnybara energisystem som Multi-Inverter Hybrid System (Photovoltaic Energy Storage Inverter), mikro-invertersystem, energilagringssystem och AC-kopplingssystem.
Produkten har hög noggrannhet, liten storlek, snabb respons och enkel installation. Den kan ta prover, mäta och övervaka elektriska parametrar.
Växelriktaren eller energiledningssystemet (EMS) kan kommunicera med den för att uppnå anti-reverserat flöde, justera kraftgenerering och hantera batteriladdning och urladdning baserat på realtidseffekt och ackumulerad energi. Den stöder dubbelriktad mätning och möjliggör hushållsdistribuerad solcellsenergihantering.
| Objekt | Parametrar | ||
| Modellserie | ADL400M | ||
| Mätning | Grid | Enfas | |
| Spänning | Märkspänning | AC 230 V | |
| Ingångsområde | ± 2 0 % | ||
| Överbelastning | 1,2 gånger betyg ( kontinuerligt ) | ||
| 2 gånger betyget för 1 sekund | |||
| Strömförbrukning | < 2W ， < 10 VA | ||
| Noggrannhetsktös | Fel ±0,5 % | ||
| Aktuell | Ingångsström | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Överbelastning | 1.2 gånger betyg (kontinuerlig) | ||
| 2 gånger betyget för 1 sekund | |||
| Strömförbrukning | < 1W ， < 1 VA | ||
| Noggrannhetsktös | Fel ±0,5 % | ||
| Kraft | Aktiv, reaktiv, skenbar effekt, fel ±0,5 % | ||
| Grid frekvens | 5 0/ 6 0 Hz, fel ±0,5 % | ||
| Svarsfrekvens | ≤100ms (spänning, ström, effekt) | ||
| ≤1s (elektrisk energi) | |||
| Mätning category | KAT III | ||
| Överspänningsnivå | OVC III | ||
| Mätning | Elektrisk energi | Aktiv energi : C lass B | |
| Reaktiv energi ( C lass 2 noggrannhet) | |||
| Strömförbrukning | ≤ 2W | ||
| Elektromagnetisk kompatibilitet | E2 | ||
| Säkerhet | Kraft frequency withstand voltage | Mellan kommunikation och signalingång, AC3kV 1min | |
| Isolationsmotstånd | In- och utgångsterminaler till hölje >100MΩ | ||
| Kommunikation | Gränssnitt och kommunikationsprotokoll | RS485-gränssnitt och Modbus RTU-protokoll | |
| Kommunikation address range | Modbus RTU:1~ 247 ； | ||
| Baudhastighet | Stöd 1200bps-38400bps | ||
| Miljö | Driftstemperatur | -40℃ ～ 70 ℃ | |
| Förvaringstemperatur | -40℃ ～ 8 0℃ | ||
| Relativ luftfuktighet | ≤95 % (utan kondens) | ||
| "Ej lämplig för fuktiga miljöer" | |||
| Höjd | ≤ 20 00m | ||
| Standard | EN IEC 61010-1:2010 Säkerhetskrav för elektrisk utrustning för mätning, styrning och laboratorieanvändning - Del 1: Allmänna krav | ||
| EN IEC 61010-2-030:2010 Säkerhetskrav för elektrisk utrustning för mätning, kontroll och laboratorieanvändning - Del 2-030: Särskilda krav för utrustning som har test- eller mätkretsar | |||
| EN IEC 61326-1:2021 Elektrisk utrustning för mätning, styrning och laboratorieanvändning - EMC-krav - Del 1: Allmänna krav | |||
| EN IEC 61326-2-1:2021 Elektrisk utrustning för mätning, styrning och laboratorieanvändning - EMC-krav - Del 2-1: Särskilda krav för elektromagnetisk kompatibilitetstestning för elektrisk utrustning för mätning, styrning och laboratorieanvändning | |||
| EN 50470-3 Elmätningsutrustning (a.c.) - Del 3: Särskilda krav - Statiska mätare för aktiv energi (klassindex A, B och C) | |||
| IP-skydd | IP 51 ( Måste installeras i en lämplig IP-klassad kapsling ） | ||
| Föroreningsgrad | II | ||
| UC Grad | III | ||
| Installationsmiljö | Användning inomhus | ||
| Skydda Grad | Klass II (dubbel isolering) | ||
| Användningsmiljö | Skåp monterat (Det yttre skalet kan inte röras) | ||
| Nivå | M1 | ||
| CT-säkerhet | Isolationsmotstånd: greater than 1000 M Ω under normala förhållanden ； | ||
| Elektrisk styrka motstånd: Den tål 4000V, 50Hz strömfrekvens i 1 minut ； | |||
| Flamskydd: Överensstämmer med UL94-V0 nivå ； | |||
