Märkström: 80A/120A av CT
MID-certifierad
100ms snabb svarstid
Märkspänning: AC 230V
Hög noggrannhetsklass 0,5S

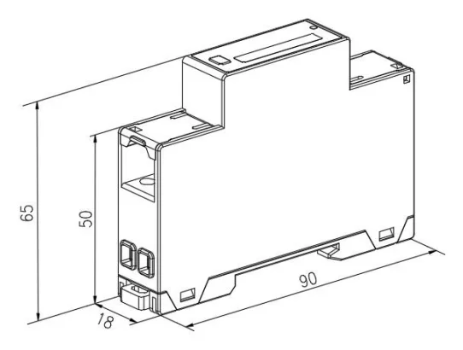

Ultratunn One Module 18mm
+86-18702106858 / +86-21-69156352

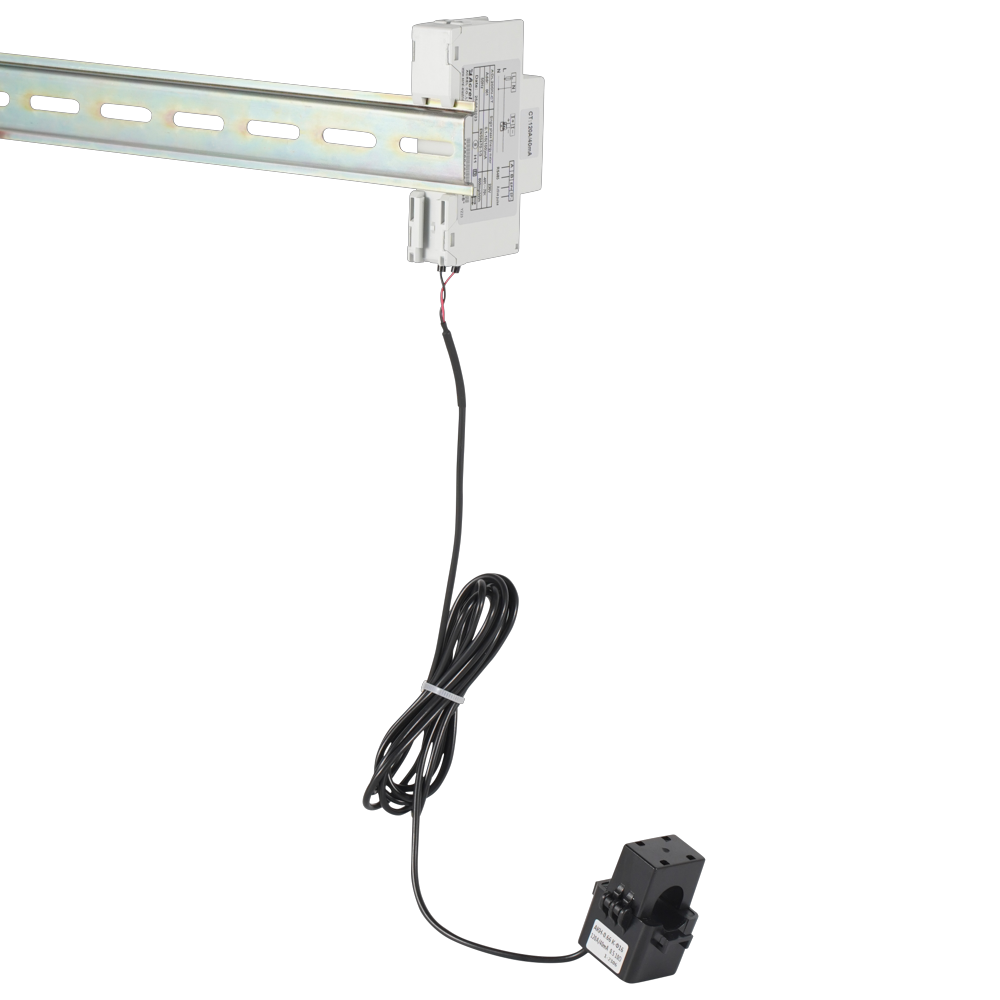

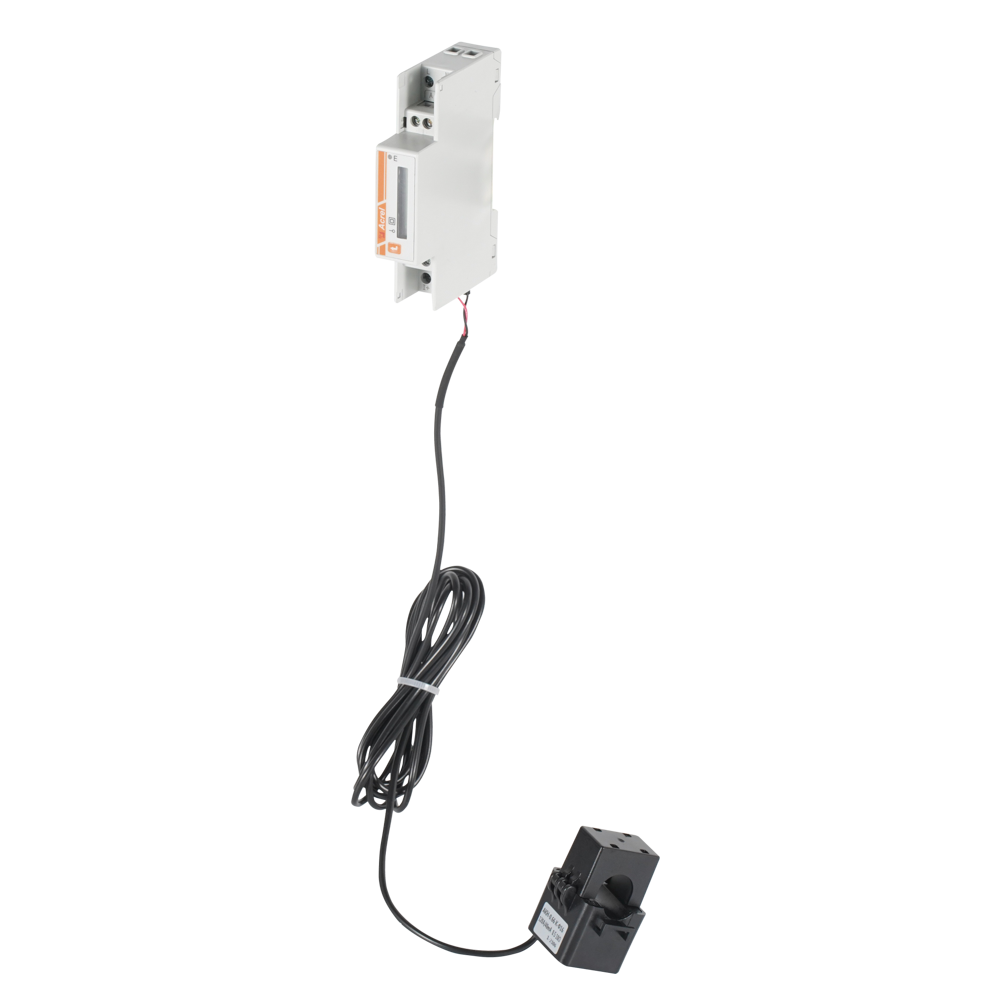

ADL-serien DIN-skena monterad multifunktionell elenergimätare är en intelligent enhet designad för nya energigenereringssystem, inklusive solcellsnätanslutna, mikroväxelriktare, energilagring och AC-kopplingssystem.
Denna produkt erbjuder högprecisionsmätning, en kompakt design, snabb respons och enkel installation. Den kan ta prov, mäta och övervaka effektparametrar samtidigt som den kommunicerar med växelriktare eller energiledningssystem (EMS). Nyckelfunktioner inkluderar förhindrande av omvänt strömflöde, reglering av kraftgenerering och hantering av batteriladdning och urladdning baserat på realtid och ackumulerad elektrisk energi.
Dessutom stöder den dubbelriktad mätning och hushållsdistribuerad fotovoltaisk energihantering, vilket säkerställer ett effektivt och intelligent energiutnyttjande.
| Objekt | Parametrar | ||
| Modellserie | ADL200N-CT | ||
| Mätning | Grid | Enfas | |
| Spänning | Märkspänning | AC 230 V | |
| Ingångsområde | ± 2 0 % | ||
| Överbelastning | 1,2 gånger betyg ( kontinuerligt ) | ||
| 2 gånger betyget för 1 sekund | |||
| Strömförbrukning | < 2W ， < 10 VA | ||
| Noggrannhetsktös | Fel ±0,5 % | ||
| Aktuell | Ingångsström | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Överbelastning | 1.2 gånger betyg (kontinuerlig) | ||
| 2 gånger betyget för 1 sekund | |||
| Strömförbrukning | < 1W ， < 1 VA | ||
| Noggrannhetsktös | Fel ±0,5 % | ||
| Kraft | Aktiv, reaktiv, skenbar effekt, fel ±0,5 % | ||
| Grid frekvens | 5 0/ 6 0 Hz, fel ±0,5 % | ||
| Svarsfrekvens | ≤100ms (spänning, ström, effekt) | ||
| ≤1s (elektrisk energi) | |||
| Mätning category | KAT III | ||
| Överspänningsnivå | OVC III | ||
| Mätning | Elektrisk energi | Aktiv energi : C lass B | |
| Reaktiv energi ( C lass 2 noggrannhet) | |||
| Strömförbrukning | ≤ 2W | ||
| Elektromagnetisk kompatibilitet | E2 | ||
| Säkerhet | Kraft frequency withstand voltage | Mellan kommunikation och signalingång, AC3kV 1min | |
| Isolationsmotstånd | In- och utgångsterminaler till hölje >100MΩ | ||
| Kommunikation | Gränssnitt och kommunikationsprotokoll | RS485-gränssnitt och Modbus RTU-protokoll | |
| Kommunikation address range | Modbus RTU:1~ 247 ； | ||
| Baudhastighet | Stöd 1200bps-38400bps | ||
| Miljö | Driftstemperatur | -40℃ ～ 70 ℃ | |
| Förvaringstemperatur | -40℃ ～ 8 0℃ | ||
| Relativ luftfuktighet | ≤95 % (utan kondens) | ||
| "Ej lämplig för fuktiga miljöer" | |||
| Höjd | ≤ 20 00m | ||
| Standard | EN IEC 61010-1:2010 Säkerhetskrav för elektrisk utrustning för mätning, styrning och laboratorieanvändning - Del 1: Allmänna krav | ||
| EN IEC 61010-2-030:2010 Säkerhetskrav för elektrisk utrustning för mätning, kontroll och laboratorieanvändning - Del 2-030: Särskilda krav för utrustning som har test- eller mätkretsar | |||
| EN IEC 61326-1:2021 Elektrisk utrustning för mätning, styrning och laboratorieanvändning - EMC-krav - Del 1: Allmänna krav | |||
| EN IEC 61326-2-1:2021 Elektrisk utrustning för mätning, styrning och laboratorieanvändning - EMC-krav - Del 2-1: Särskilda krav för elektromagnetisk kompatibilitetstestning för elektrisk utrustning för mätning, styrning och laboratorieanvändning | |||
| EN 50470-3 Elmätningsutrustning (a.c.) - Del 3: Särskilda krav - Statiska mätare för aktiv energi (klassindex A, B och C) | |||
| IP-skydd | IP 51 ( Måste installeras i en lämplig IP-klassad kapsling ） | ||
| Föroreningsgrad | II | ||
| UC Grad | III | ||
| Installationsmiljö | Användning inomhus | ||
| Skydda Grad | Klass II (dubbel isolering) | ||
| Användningsmiljö | Skåp monterat (Det yttre skalet kan inte röras) | ||
| Nivå | M1 | ||
| CT-säkerhet | Isolationsmotstånd: greater than 1000 M Ω under normala förhållanden ； | ||
| Elektrisk styrka motstånd: Den tål 4000V, 50Hz strömfrekvens i 1 minut ； | |||
| Flamskydd: Överensstämmer med UL94-V0 nivå ； | |||

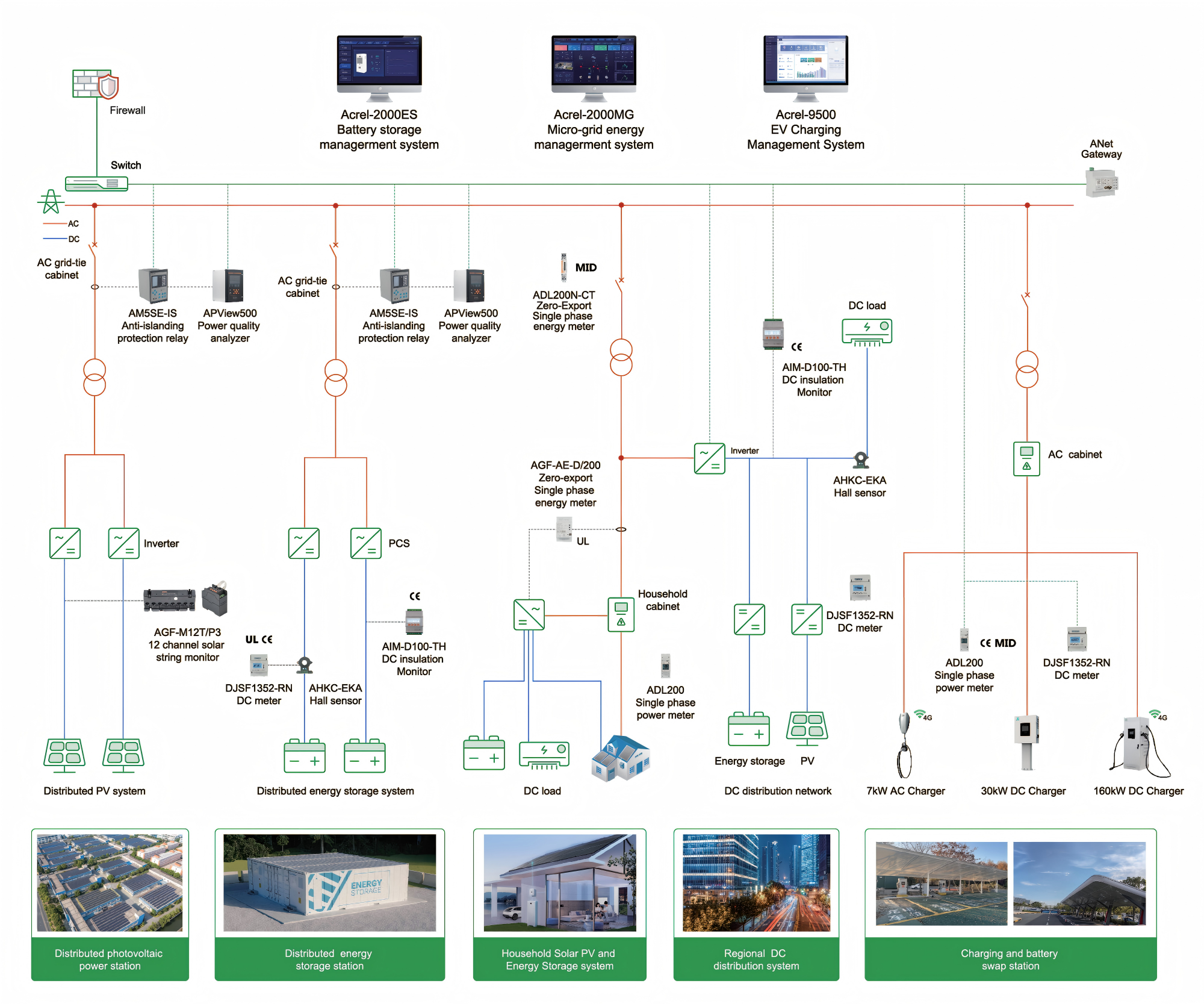

Förnybar energi

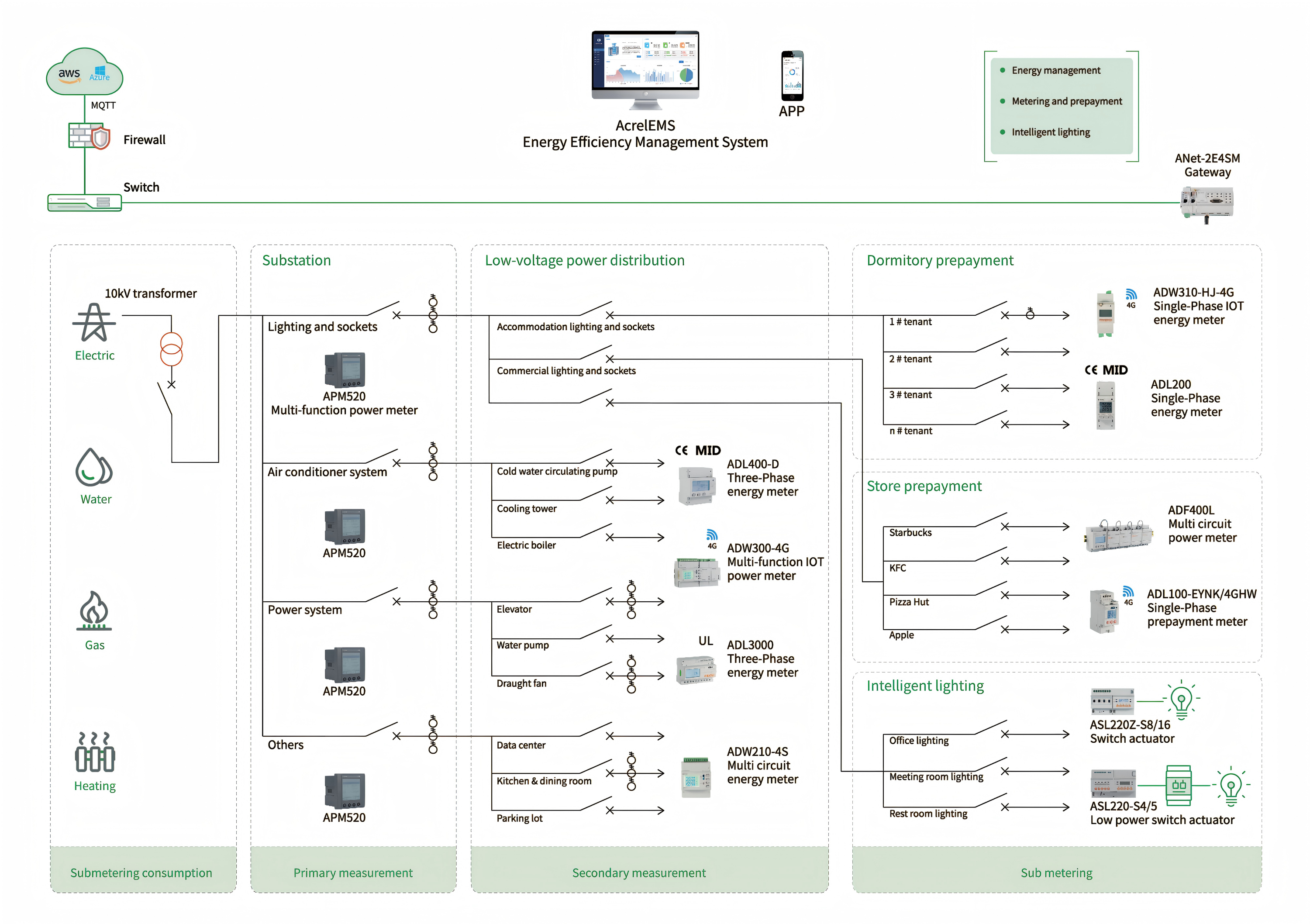

Management System för energieffektivitet

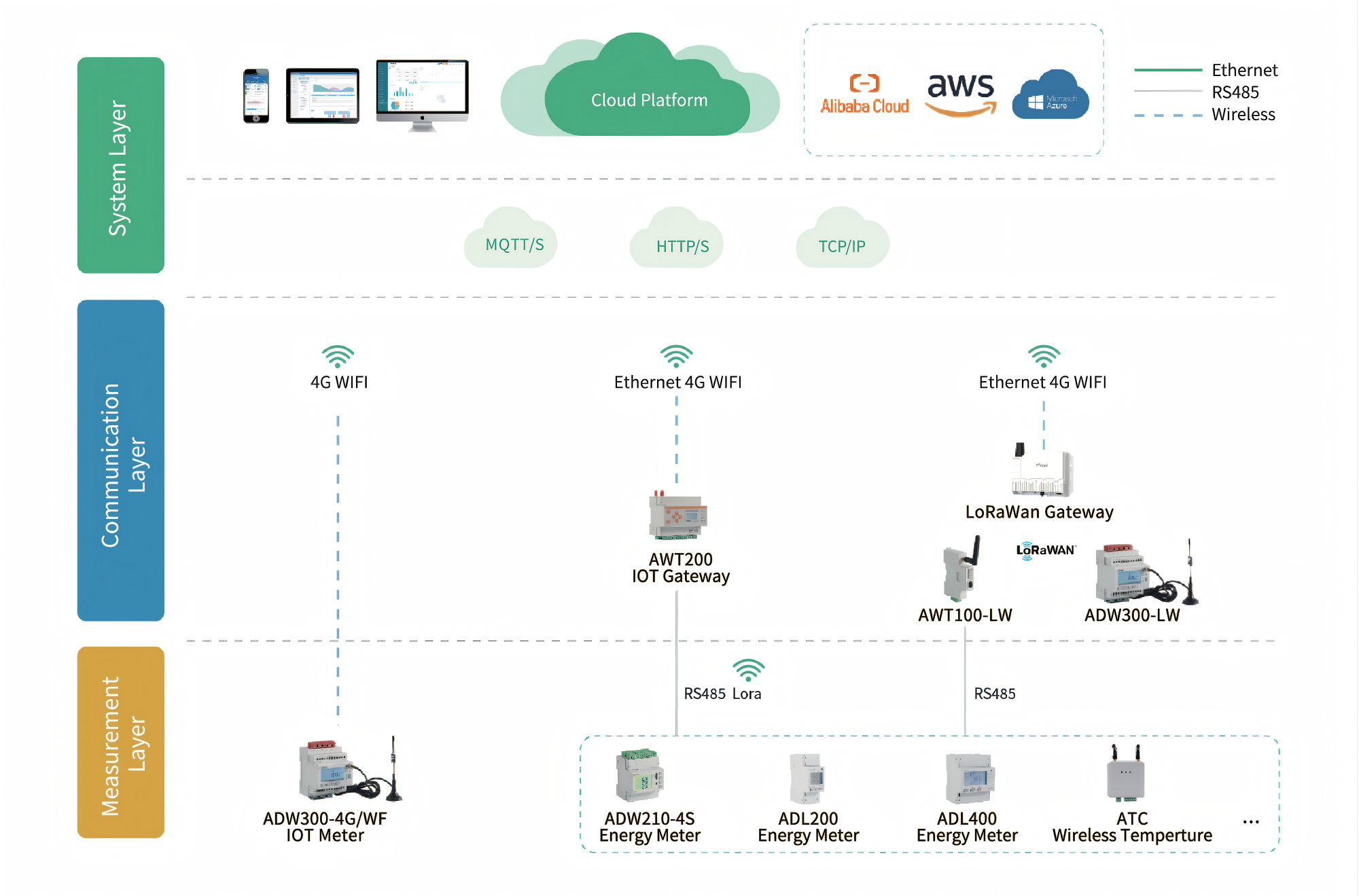

IoT energiledningssystem
