Ethernet-kommunikation RJ45-port
Modbus-TCP-protokoll
AC trefasmätning
Märkström: 5A av CTs eller 80/120/200A av Externa CTs
Märkspänning: AC 3*230/400V
CE-certifierad
+86-18702106858 / +86-21-69156352

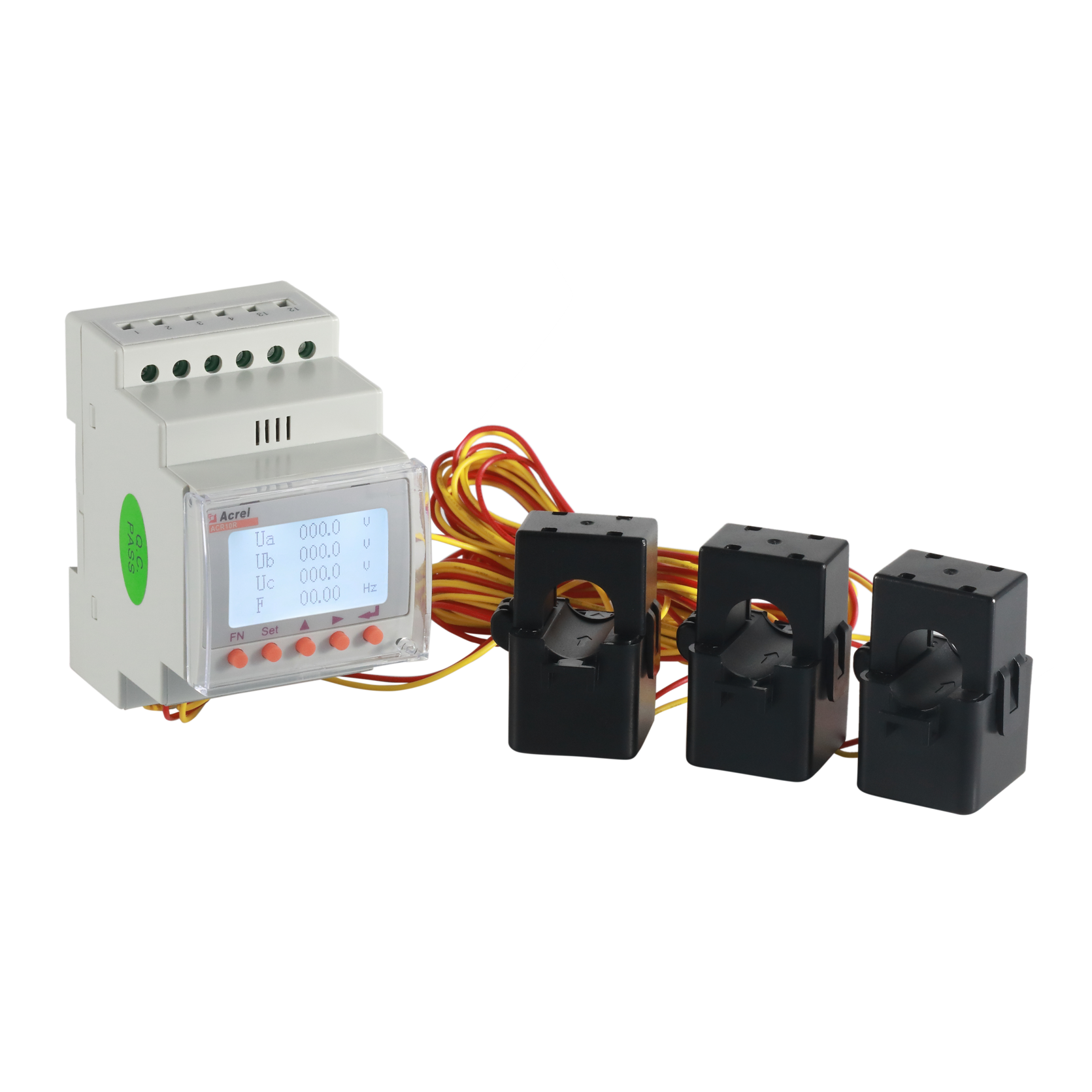

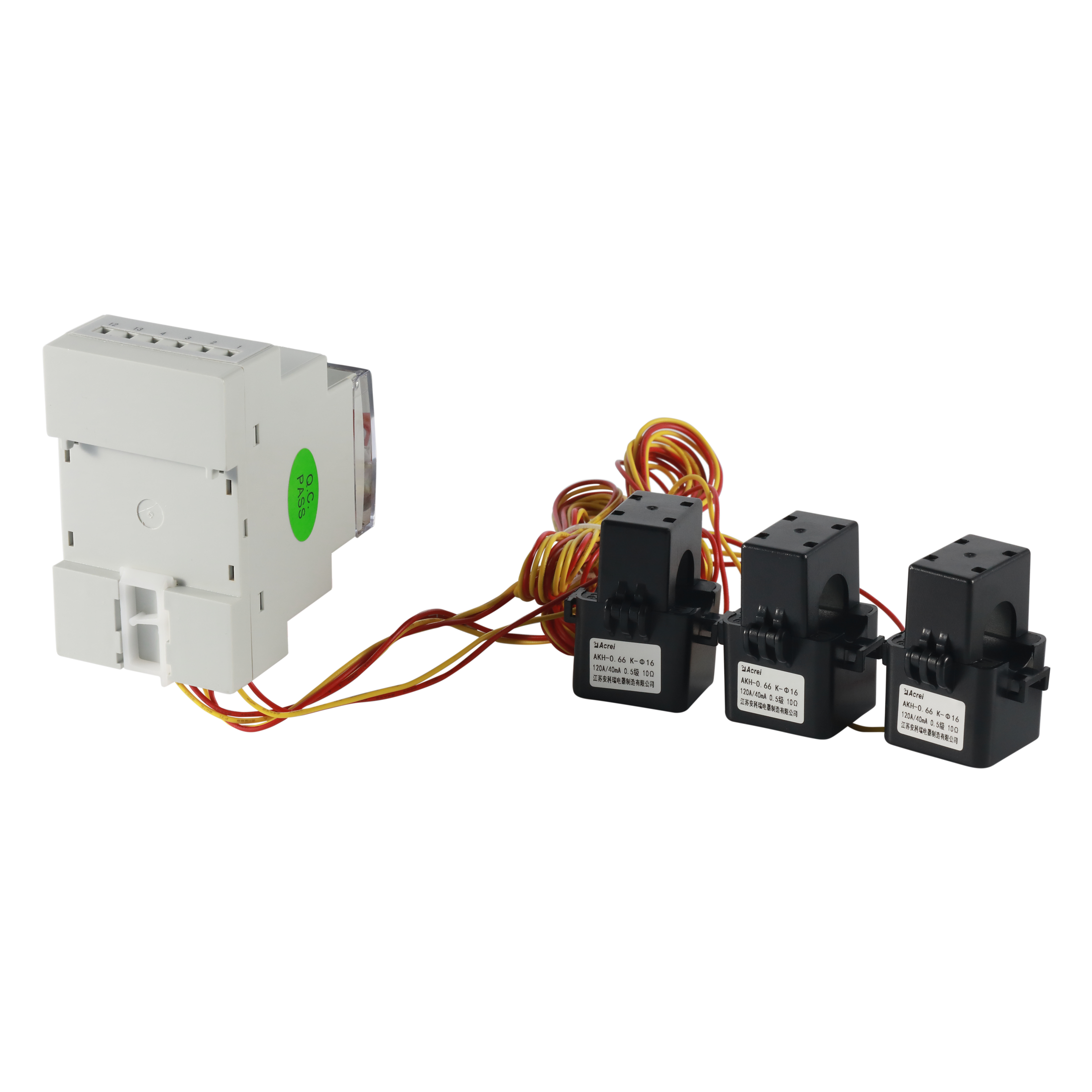

ACR10R Rail-typ multi-funktion elektriskt instrument är en intelligent enhet designad för omfattande energiövervakning och energihantering. Den integrerar exakta mätningar av elektriska parametrar som enfas/trefasig ström, spänning, aktiv effekt, reaktiv effekt, skenbar effekt, frekvens och effektfaktor, och erbjuder realtidsdata för energiledningssystem. En av dess utmärkande funktioner är stöd för Ethernet-kommunikation med Modbus-TCP-protokollet, vilket möjliggör sömlös integration i moderna industriella automationsnätverk. Instrumentet kan enkelt installeras på plats med hjälp av DIN-skena och en strömtransformator med delad kärna, vilket eliminerar behovet av demontering av samlingsskena och minskar installationstiden och arbetskostnaderna. Dess LCD-display och intuitiva knappgränssnitt tillåter användare att konfigurera parametrar och övervaka operationer lokalt, medan reläutgångar och switchingång ger fjärrsignalerings- och kontrollmöjligheter. Designad för krävande industriella miljöer, är den idealisk för energieffektiva eftermonteringar i industrier med hög energiförbrukning som smältning, järn- och stålproduktion och halvledare. Dessutom stöder den applikationer som distribuerad fotovoltaisk effektövervakning och energibehovshantering. Med ett brett driftstemperaturområde och höga säkerhetsstandarder kombinerar ACR10R tillförlitlighet, mångsidighet och användarvänlighet för olika effektövervakningsbehov.
Funktioner:
| Modell | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| Funktion | |||
| Visningsmetod | LCD (fält-LCD) | ■ | ■ |
| Mätparametrar | Ström/spänning/frekvens/effektfaktor | ■ | ■ |
| Aktiv/reaktiv effekt/skenbar effekt | ■ | ■ | |
| Fyra kvadrant effektmätning | ■ | ■ | |
| Maximal efterfrågan | ■ | ■ | |
| Komplex effektmätning | ■ | ■ | |
| Dataloggning | Händelseloggning | □ | |
| Larm | □ | ||
| Inbyggd klocka | ■ | ■ | |
| Kommunikation | RS485-gränssnitt | ■ | ■ |
| Ethernet-gränssnitt | □ | ||
| RJ45-gränssnitt | □ | ||
| Valfri funktion (välj en) | Reläutgång (2DO) | A1 （B1 eller C1） | |
| (4DI 2DO eller 4DI EP)* | |||
| Kommunikation | Switching input (4DI) | ■ | |
| Valfri funktion (välj en) | Pulsutgång (2 kanaler) | A1 （B1 eller C1） | |
| (4DI 2DO eller 4DI EP)* | |||
| Tekniska parametrar | Indikatorer | |||

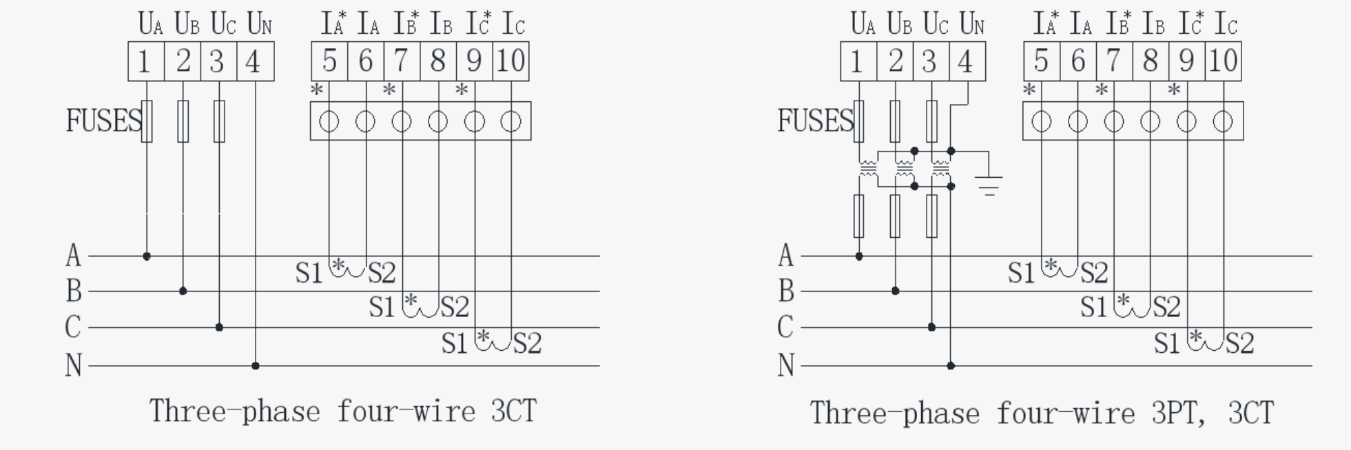

| Ingång | Grid | trefas fyrtråd | ||
| Frekvens | 45 ~ 65 Hz | |||
| Spänning | Märkspänning: 220V/380V (400V) | |||
| Överbelastning: 1,2 gånger märkspänningen (kontinuerlig); 2 gånger den märkspänning som varar i 1 sekund | ||||
| Strömförbrukning: mindre än 0,2VA | ||||
| Aktuell | Betyg: med extern transformator 80A/26,7mA，120A/40mA，200A/66,66mA | |||
| Med inbyggd ömsesidig sensor：5A | ||||
| Överbelastning: 1,2 gånger märkströmmen (kontinuerlig); 10 gånger märkströmmen som varar i 1 sekund | ||||
| Strömförbrukning: mindre än 0,2VA | ||||
| Utgång | Elektricitet | Utgång mode:Open collector optocoupler pulse, 2-way output | ||
| Trefas | Pulskonstant: 100imp/kWh | |||
| Kommunikation | RS485-gränssnitt, Modbus-RTU、Ethernet (valfritt) | |||
| Display | LCD | |||
| Funktion | På Av Volym | Ingång | 4 torra kontaktingångar (valfritt) | |
| Utgång | Utgång mode: 2-way relay normally open contact output（Optional） | |||
| Kontaktkapacitet: AC 250V/3A, DC 30V/3A | ||||
| Mätprecision | 0,5 nivå, Reaktiv energi: 2 nivåer、Övrigt: 1 nivå | |||
| Strömförsörjning | AC85～265V strömförbrukning≤10VA | |||
| Säkerhet | Strömfrekvens tål spänning | AC2kV mellan effekt//växlingsutgång//strömingång och spänningsingång//kommunikation//pulsutgång//växlingsingång 1min. | ||
| Strömförsörjning//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV mellan kommunikation//pulsutgång//växling av ingång två och två 1min. | ||||
| Isolerande motstånd | Ingång and output to chassis >100MΩ | |||
| Miljö | Arbetstemperatur: -10℃～ 55℃（Gränsvärde arbetstemperatur: -20℃～ 65℃）；Förvaringstemperatur: -25℃～ 70℃ | |||
| Relativ luftfuktighet: 5%–95% icke-kondenserande; höjd: ≤2500m | ||||
