UL-certifiering
AC trefasmätning
DIN-skena eller panelmonterad installation Tillval
4DI/2DO
2-63:e överton
RS485 Kommunikation
CE-kommunikation Valfritt
+86-18702106858 / +86-21-69156352

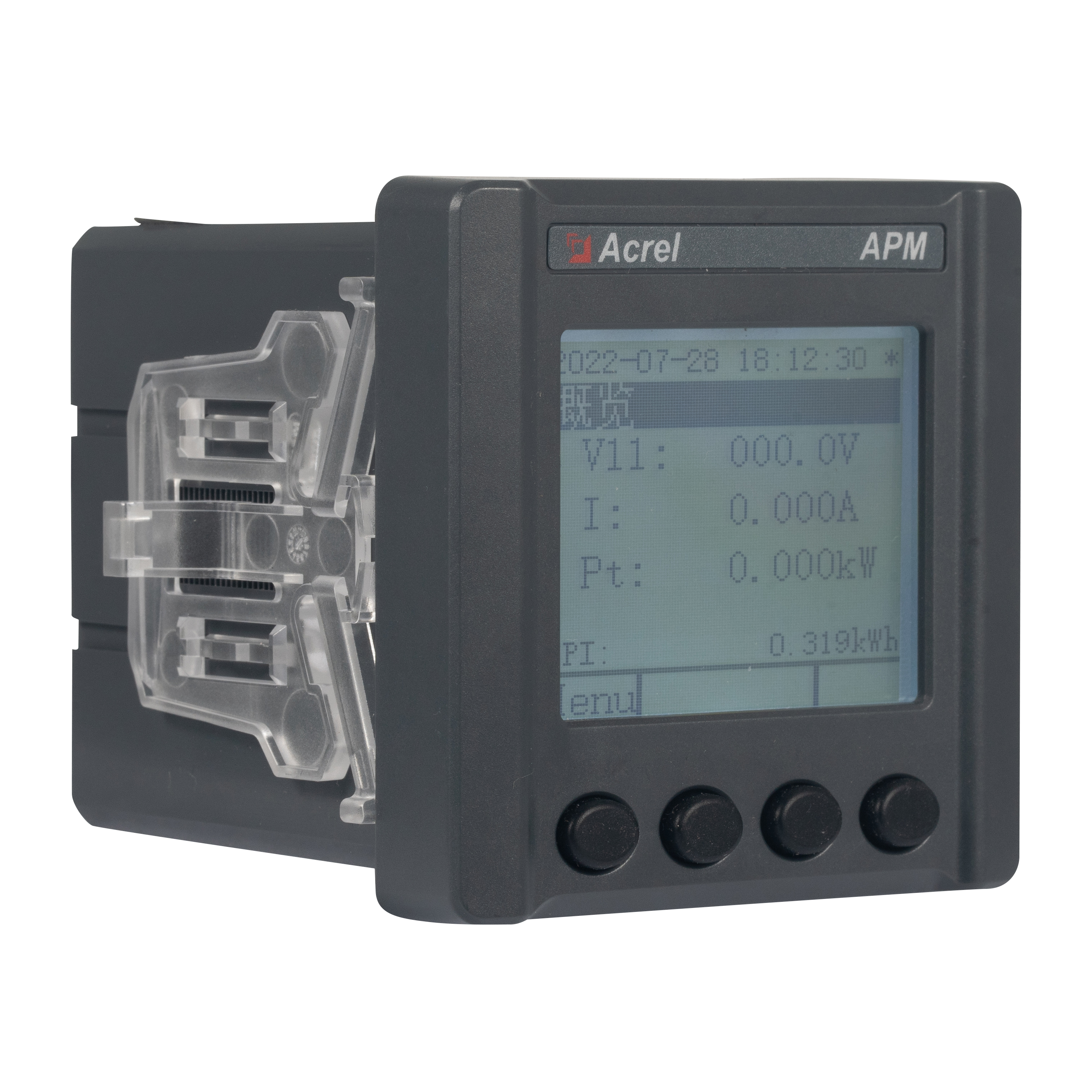

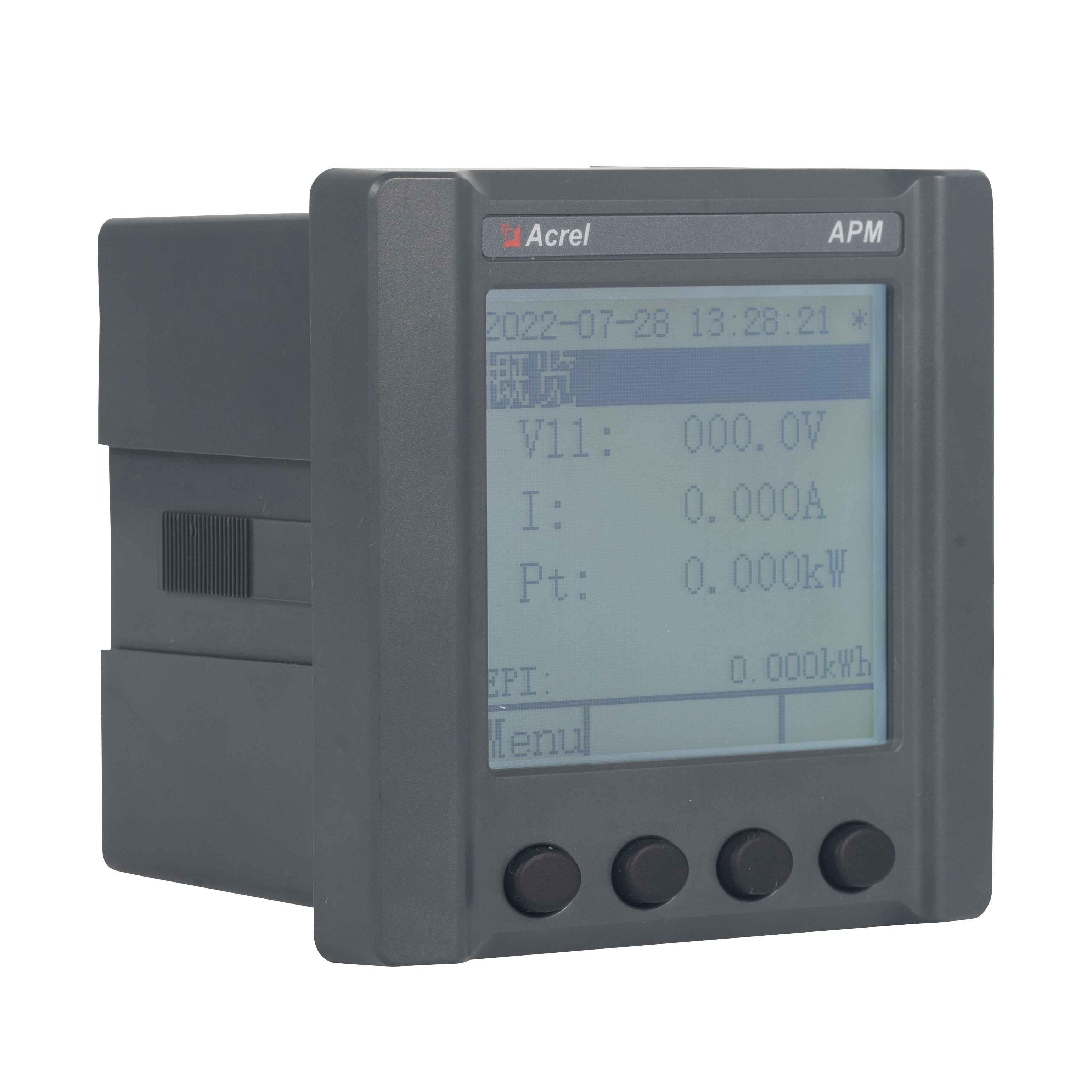

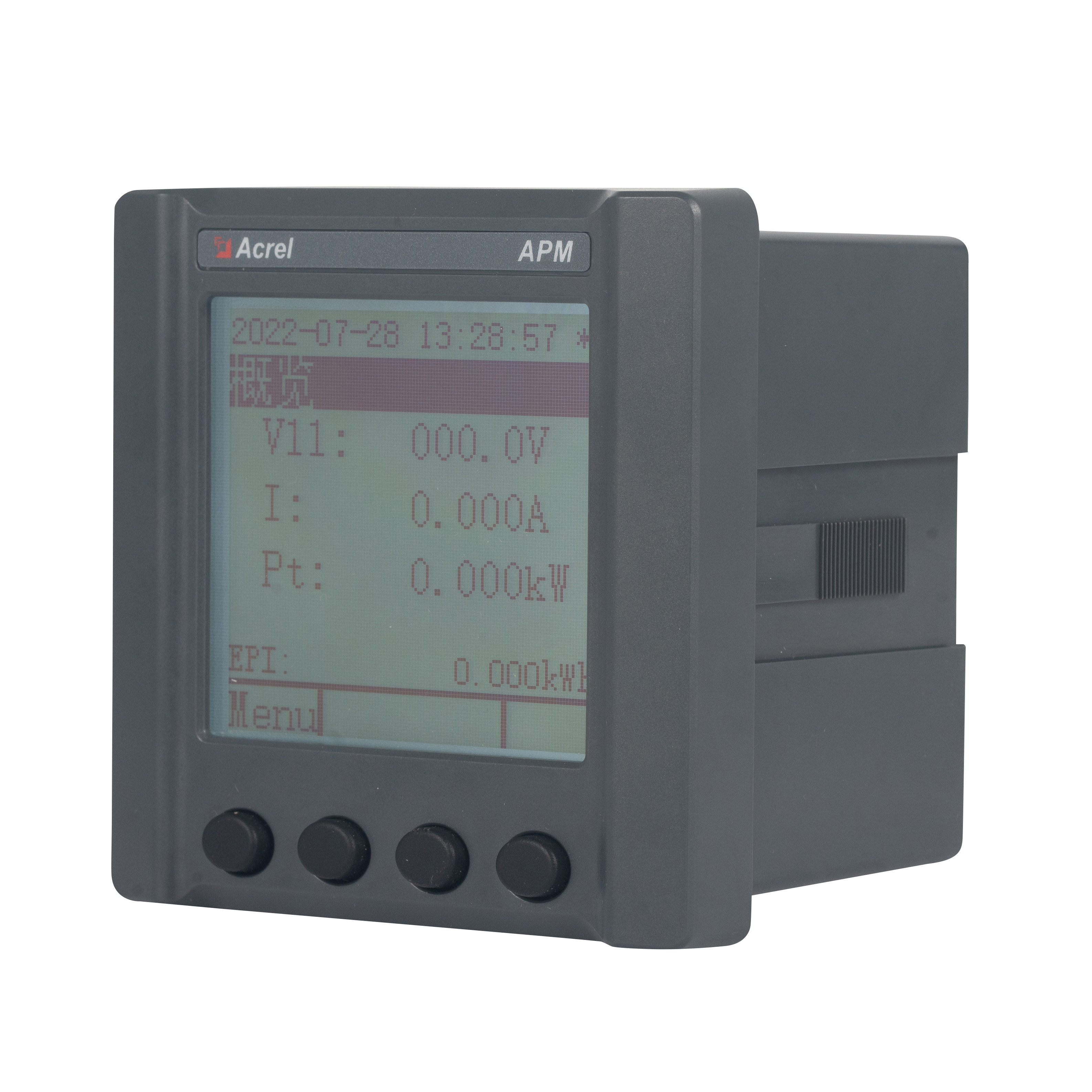

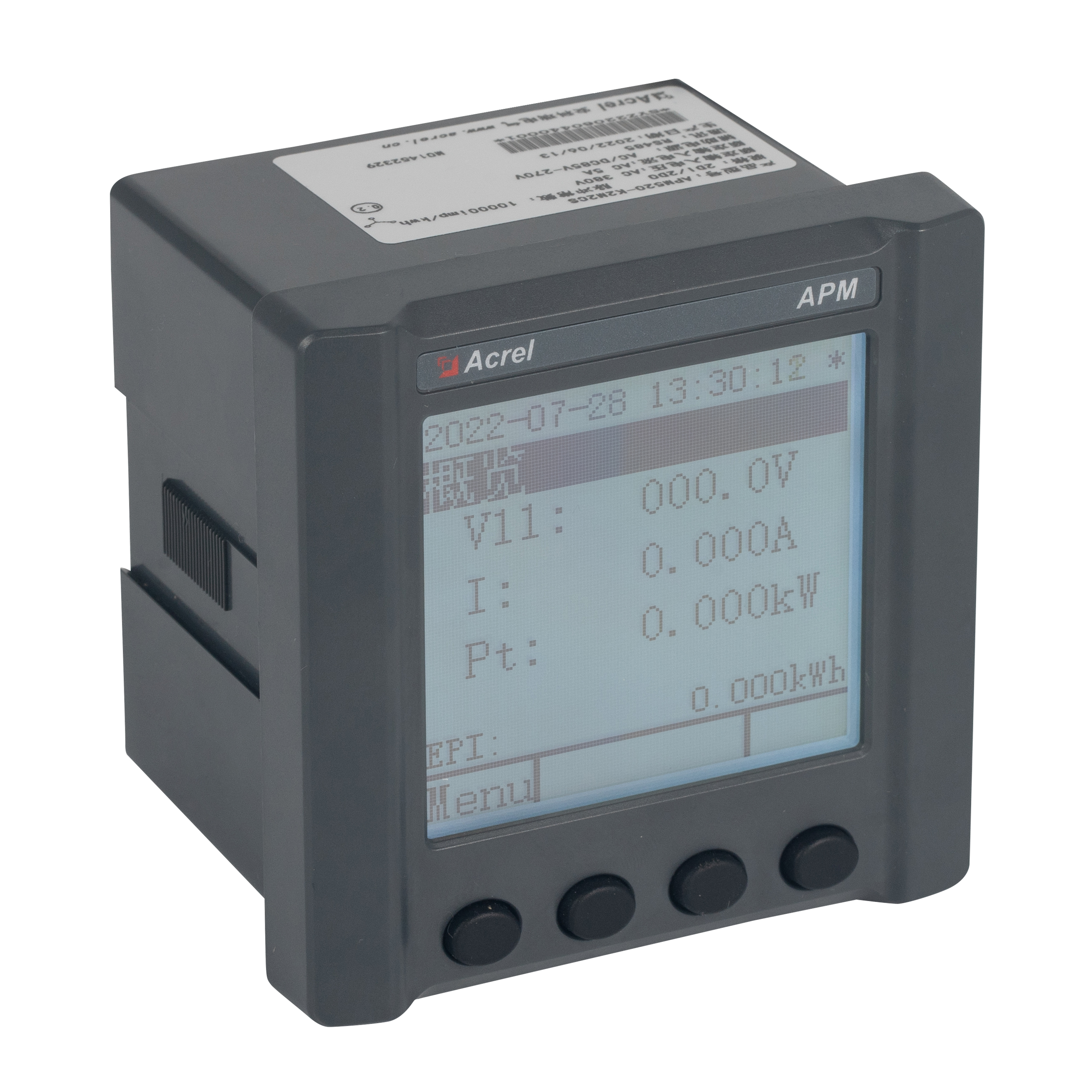

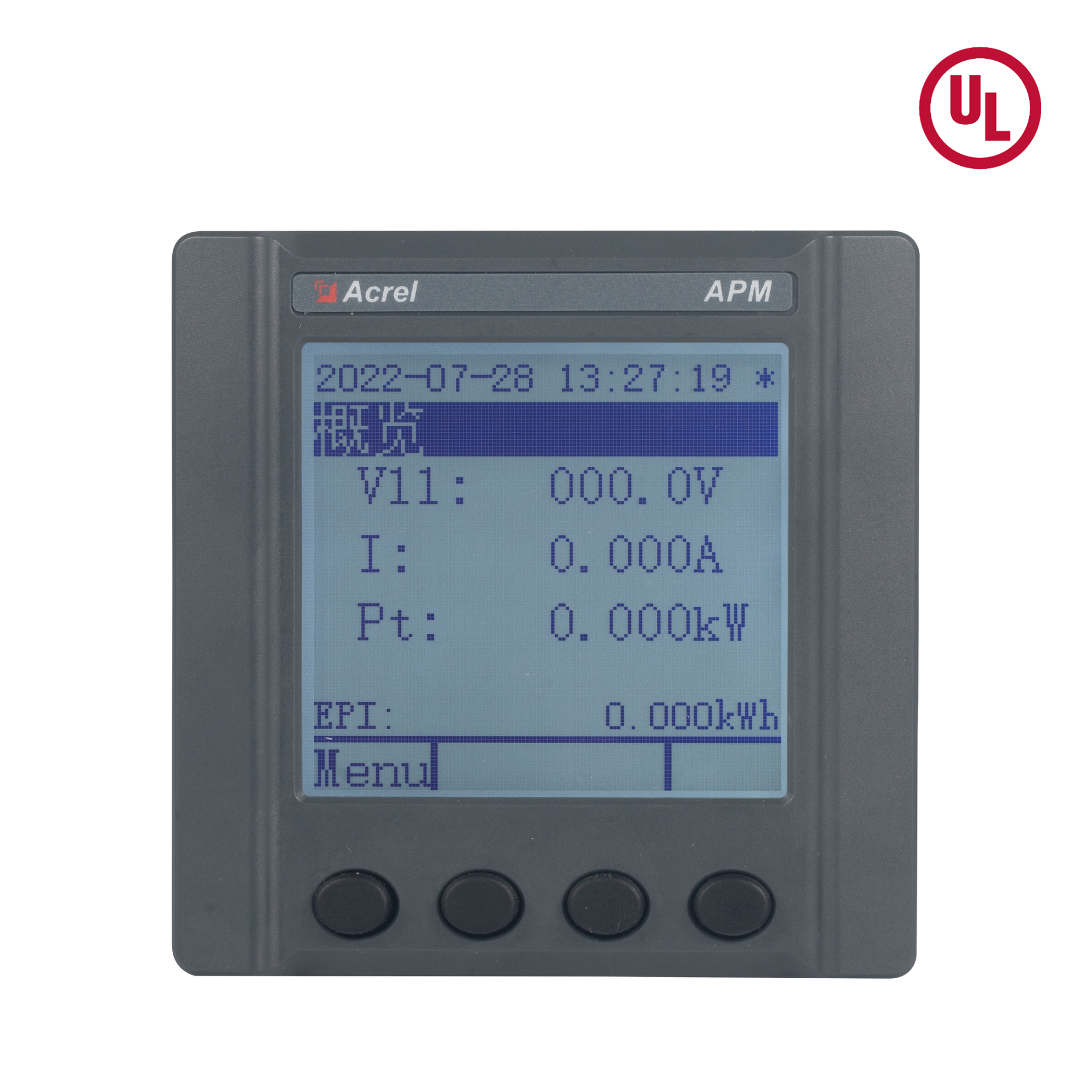

APM521 nätverkseffektmätare (hädanefter kallad mätaren) är utformad enligt IEC internationella standarder, med fullständig mätning av elmängd, energistatistik, energikvalitetsanalys, händelseloggningsfunktioner och nätverkskommunikationsmöjligheter. Den används främst för omfattande övervakning av strömförsörjningskvaliteten i elnät. Denna serie av mätare är utrustad med DI/DO-moduler och AO-moduler som erbjuder en mängd funktioner, vilket möjliggör flexibel implementering av full elektrisk kvantitetsmätning och övervakning av switchstatus i elektriska kretsar.
Funktioner:
| Uppmätta parametrar | Total elektrisk mätning |
| Fyra-kvadrantenergi、Fyra-kvadrants reaktiv elektrisk energi、Delad faselektricitet、Senbar energi、Multi-rate energi | |
| Pulsutgång | Total aktiv effekt, total reaktiv effekt elektrisk energipulsutgång |
| Efterfrågan | Trefasström, aktiv effekt, reaktiv effekt, skenbar effekt i realtid och maximalt behov (inklusive tidsstämpel), förra månadens maximala behov (inklusive tidsstämpel). |
| Extremvärdesstatistik | Ström, linjespänning, fasspänning, aktiv effekt, reaktiv effekt och andra elektriska parametrar extrema värden för denna månad och förra månaden (inklusive tidsstämplar) |
| Strömkvalitet | Obalans av ström, linjespänning, fasspänning |
| Spänningsfasvinkel, aktuell fasvinkel | |
| Totalt (udda, jämnt) övertonsinnehåll av spänning och ström | |
| Harmoniskt innehåll av spänning och ström (2-63 gånger) | |
| Spänningstoppskoefficient | |
| Telefonvågformsfaktor | |
| Aktuell K-faktor | |
| Vektor | |
| Spänning och strömvågform | |
| Grundläggande spänning, ström och effektfaktor | |
| Spänningsavvikelse, frekvensavvikelse | |
| Positiv - sekvensspänning, negativ - sekvensspänning, noll - sekvensspänning | |
| Positiv - sekvensström, negativ - sekvensström, noll - sekvensström | |
| Fryst elektrisk energi | 24 - timmars frusen elektrisk energi, 31 - dagars frusen elektrisk energi, december frusen elektrisk energi, vanlig - tid frusen elektrisk energi |
| Händelseloggning | DIDO-poster, som kan spela in de senaste 128 DID-posterna |
| Larmloggning | De senaste 128 larmposterna kan spelas in |
| Kommunikation | Modbus - RTU-protokoll, DL/T 645-2007 stadga |
| Valfria funktioner | 4-kanals digital ingång och 2-kanalig digital utgång |
| 2 kanaler med analog utgång, 4-20mA | |
| Utöka den andra RS485-kommunikationskanalen med Modbus - RTU-protokoll | |
| Utöka Ethernet-kommunikation med MODBUS-TCP-protokollet，FTP-protokoll |
| Objekt | Prestandaparametrar | |||
| Spänning | Märkspänning (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Märkspänning (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Överbelastning | 1,2 gånger betyg (kontinuerlig) | |||
| 2 gånger betyget för 1 sekund | ||||
| Strömförbrukning | <1VA | |||
| Noggrannhetsklass | Fel ±0,2 % | |||
| Aktuell | Märkström (UL, CE) | 1A, 5A | ||
| Bedömd nuvarande (CPA) | 0,015-0,075（6）A（aktiv energi） | |||
| 3X1(6)A（Reaktiv energi） | ||||
| Överbelastning | 1,2 gånger betyg (kontinuerlig) | |||
| 10 gånger betyget under 1 sekund | ||||
| Strömförbrukning | <0,2VA | |||
| Noggrannhetsklass | Fel ±0,2 % | |||
| Kraft | Aktiv, reaktiv, skenbar effekt, fel ±0,2 % | |||
| Grid frekvens | UL, CE | 50Hz/60Hz, fel ±0,2 % | ||
| CPA | 50Hz，fel ±0,2 % | |||
| Svarsfrekvens | ≤200ms (spänning, ström, effekt) | |||
| ≤1s (elektrisk energi) | ||||
| Mätkategori | 66ULN(＋20%) 115ULN(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULN(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULN(＋20%) CATⅡ | ||||
| Mätning | Elektrisk energi | Aktiv energi ：Klass D（0.2S） | ||
| Reaktiv energi (klass 2-noggrannhet) | ||||
| Extra strömförsörjning | AC/DC 85-300V | |||
| Strömförbrukning≤4W、10VA | ||||
| Elektromagnetisk kompatibilitet | Elektrostatisk urladdningsimmunitetsklass IV | |||
| Elektrisk snabb transient burst immunitet klass IV | ||||
| Överspänningsimmunitet (chock) Klass IV | ||||
| Säkerhet | Kraft frequency withstand voltage | Mellan kommunikation och signalingång, AC4kV 1min | ||
| Isolationsmotstånd | In- och utgångsterminaler till hölje >500MΩ | |||
| Kommunikation | Gränssnitt och kommunikationsprotokoll | RS485-gränssnitt, Modbus RTU-protokoll | ||
| Kommunikation address range | Modbus RTU:1~ 247； | |||
| Baudhastighet | Stöd 1200bps-38400bps | |||
| Miljö | Driftstemperatur | -40℃～ 70℃ | ||
| Förvaringstemperatur | -40℃～ 80℃ | |||
| Relativ luftfuktighet | ≤95 % (utan kondens) | |||
| Höjd | ≥2000m，≤5000mGäller endast strömförsörjning med spänningsområdet AC/DC 85-265V och spänningen under 277/480V. | |||
| Installationsmiljö | Användning inomhus (torr plats) | |||
| IP-betyg | IP54 (Frontpanel), IP30 (Kross) | |||
| Föroreningsgrad | Klass 2 | |||
| Överspänningskategorier | OVC III | |||
| Referensstandard | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||

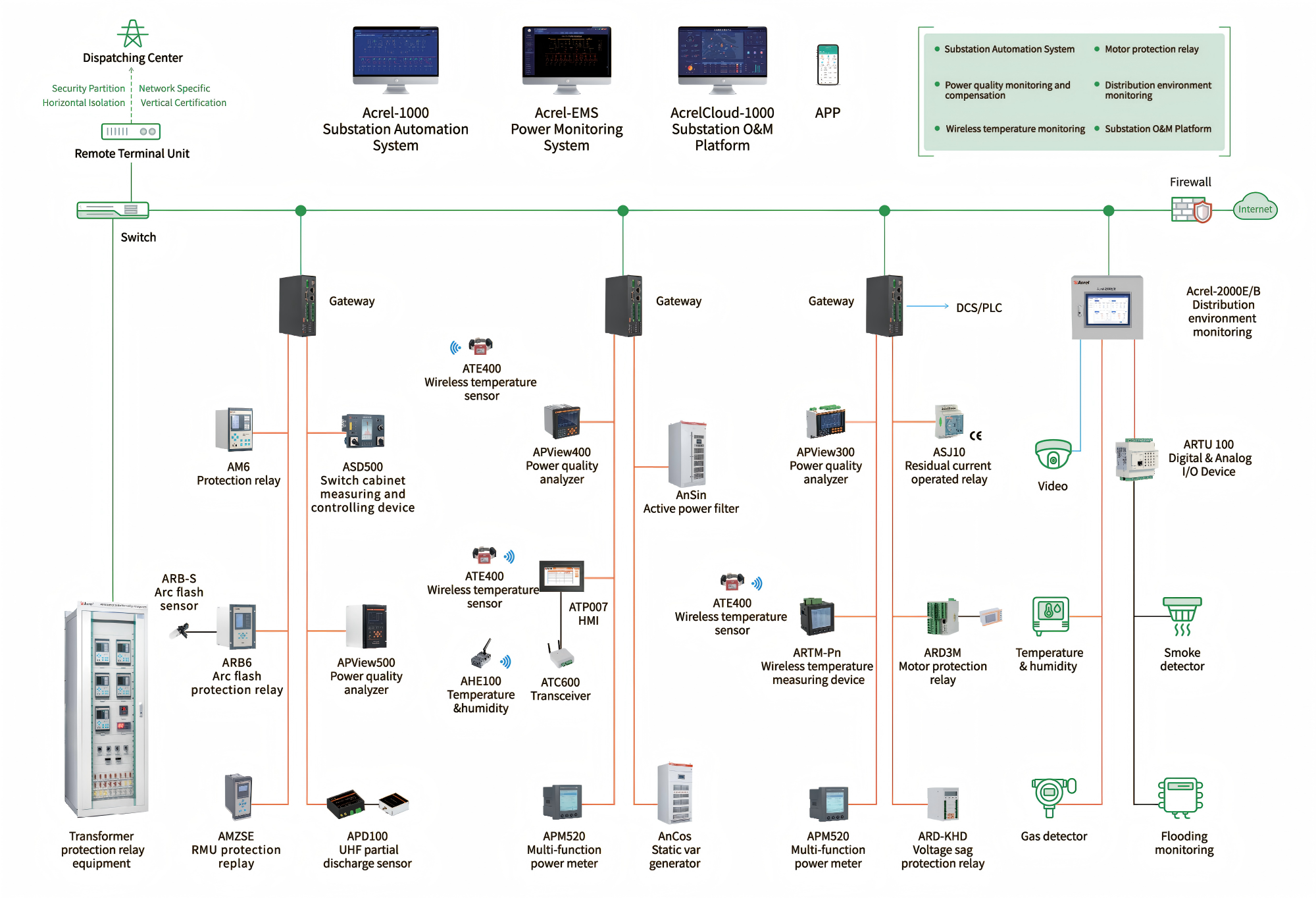

Effektövervakningslösning

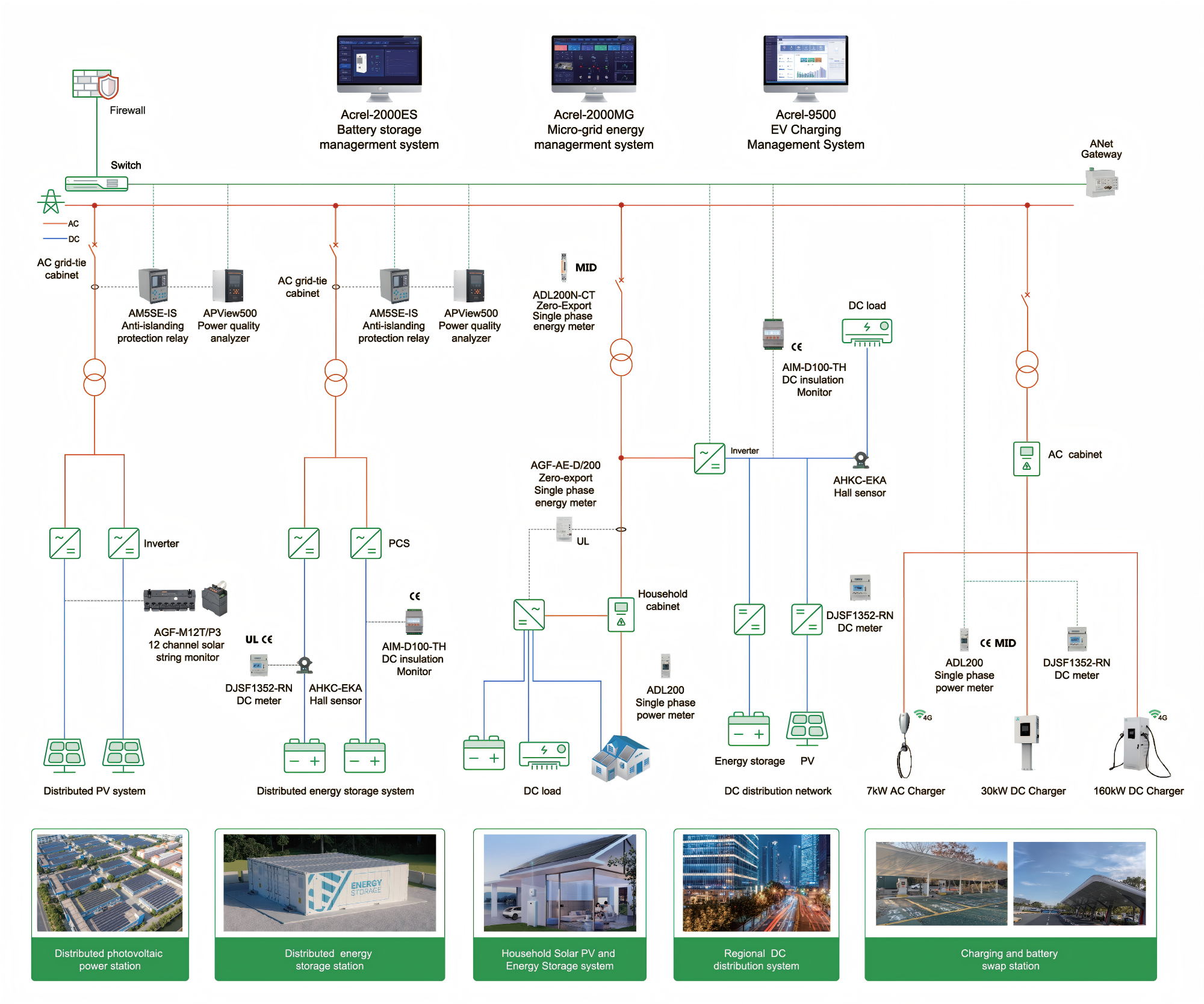

Förnybar energi
