Motståndsövervakning
Överspännings- och underspänningslarm
Varning och larm
LED-indikering/LCD-display
3 kanals reläutgång
Händelserekord
+86-18702106858 / +86-21-69156352

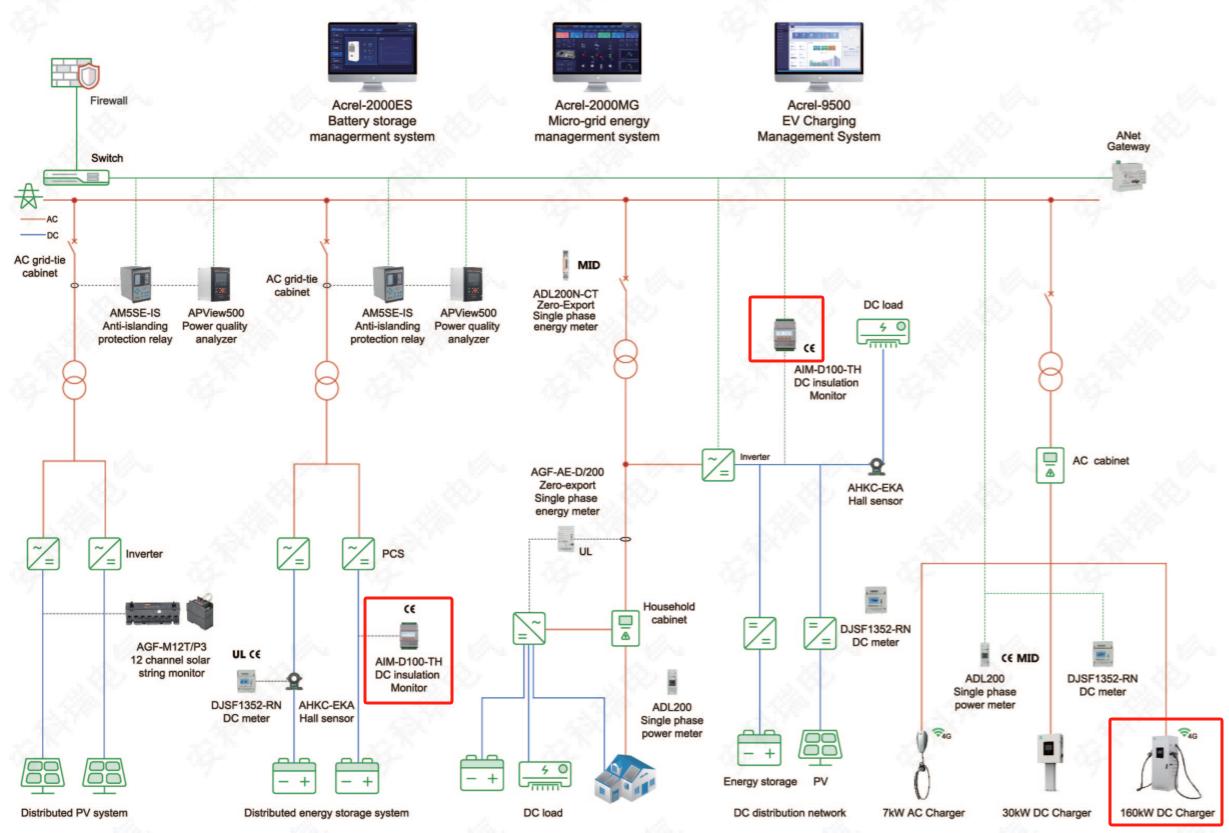

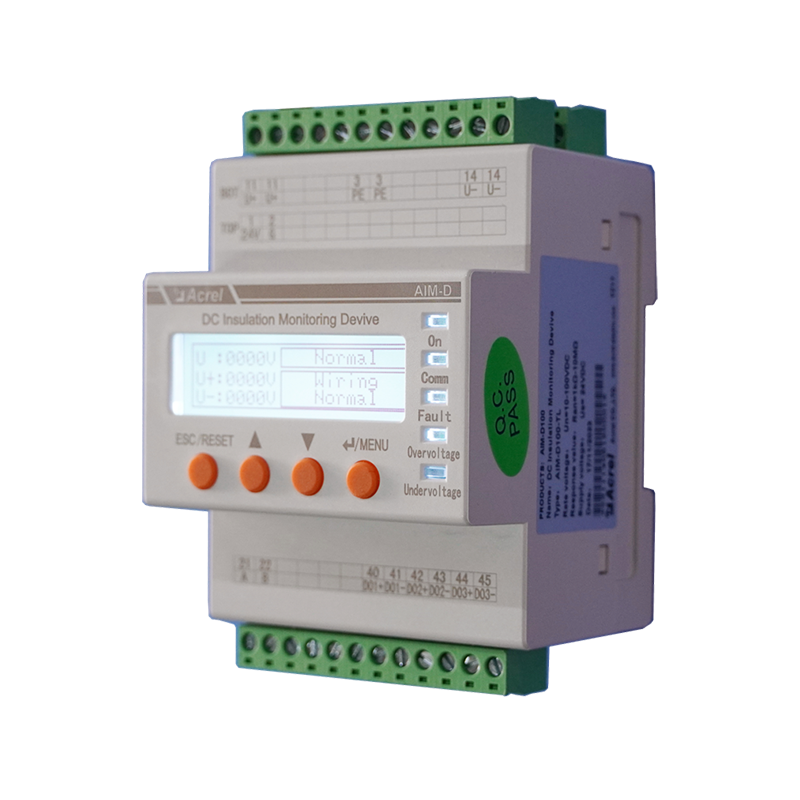

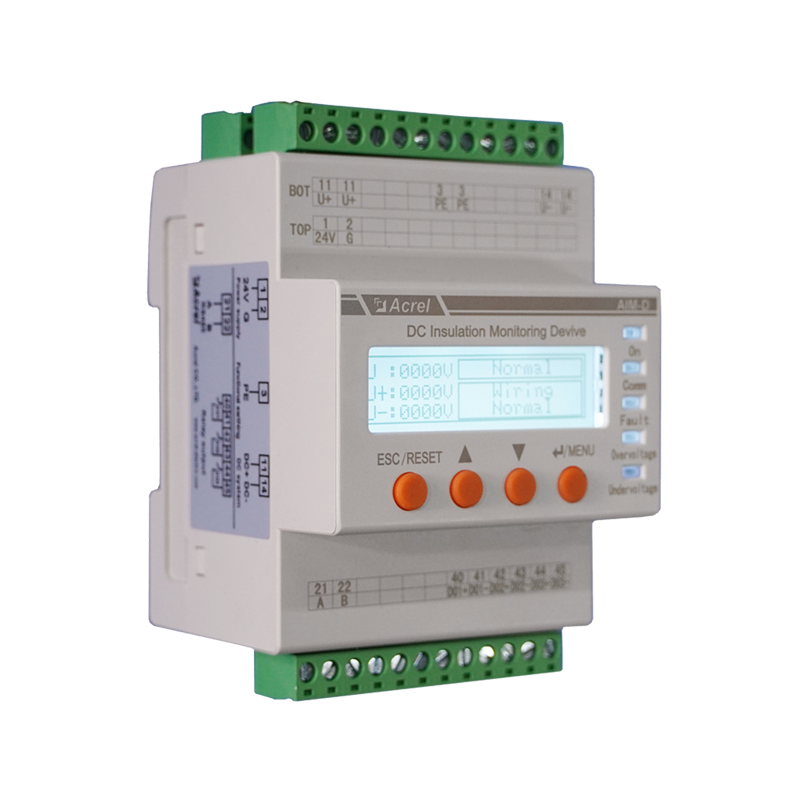

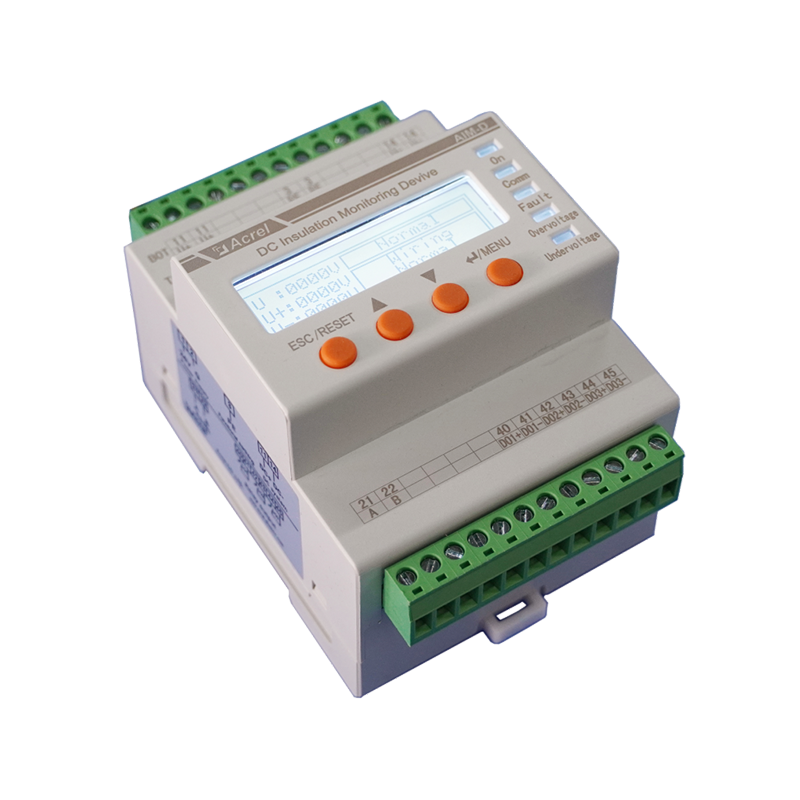

AIM-D100-TH DC-isoleringsmonitor är designad för 10-1000V DC-system. Det säkerställer strömförsörjningssäkerhet genom att kontinuerligt övervaka isolationsmotstånd i IT-system. Den varnar för potentiella problem när isolationsmotståndet faller under inställda värden, vilket gör den idealisk för applikationer som kraftverk, transformatorstationer, EV-laddare, UPS och solsystem.
| Teknisk parameter | Tekniska specifikationer | |
| Hjälpkraft | DC 12 ~36V | |
| Maximal strömförbrukning | ≤ 6 W | |
| Spänningsvakt | Spänningsområde | AIM-D100-TH: DC 100~1000V ； |
| AIM-D100-TL: DC 10~100V | ||
| Noggrannhet | 0.5 | |
| Överspänningströskel | ≥ Märkspänning * 1 2 0 % | |
| Underspänningströskel | ≤ Märkspänning * 8 0 % | |
| Isoleringsövervakning | Isolationsmotståndsområde | 1 kΩ~ 10M Ω |
| Varning och larmområde | 10kΩ~10MΩ | |
| Noggrannhet | 1~10kΩ: ±1k; 10k~500k: ≤3% | |
| Systemläckagekapacitans | ≤5μF | |
| Övervakningsmetod | Cykeltrigger: 5~500s försening kan ställas in; | |
| Kommunikationstrigger: läs på begäran | ||
| Isoleringsövervakning speed | 500ms/cykel; 1000ms/cykel | |
| Intern DC-impedans | ＜ 1 MΩ | |
| Larmmetod | LCD, LED-indikator, reläutgång | |
| A larmutgång | 3 reläutgångar, N/O eller N/C kan ställas in | |
| Kontaktkapacitet | AC 250V 5A ； | |
| DC 30V 5A | ||
| Felregistrering | 20 felrekord s | |
| Kommunikation | RS485-gränssnitt, Modbus-RTU-protokoll | |

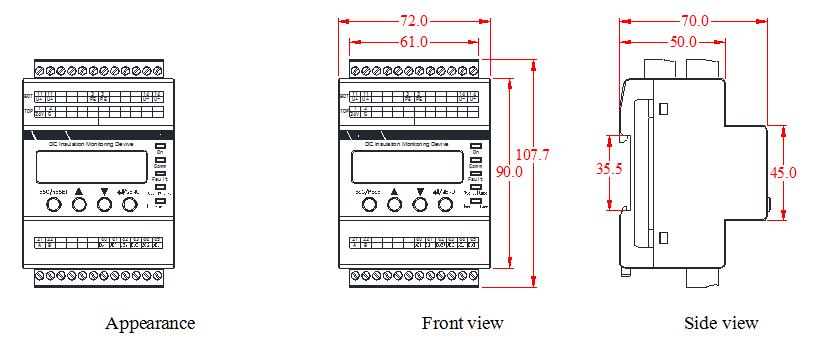

| Installation | DIN-skena installation | |
| Skyddsnivå | IP30 | |
| Miljö | O aktuell temperatur | - 2 0~ 60 ℃ |
| S lagringstemperatur | - 25 ~ 7 5℃ | |
| R hög luftfuktighet | <95 % , utan kondens | |
| A höjd | < 2000m | |
