IEC61557-8
Märkspänning: 50V~1000V
Överensstämmelse med CHAdeMO 3.0 & Combined Charging System (CCS)
Underspännings- och överspänningsdetektering
Stoppläge för att inaktivera mätpulsgeneratorn
+86-18702106858 / +86-21-69156352

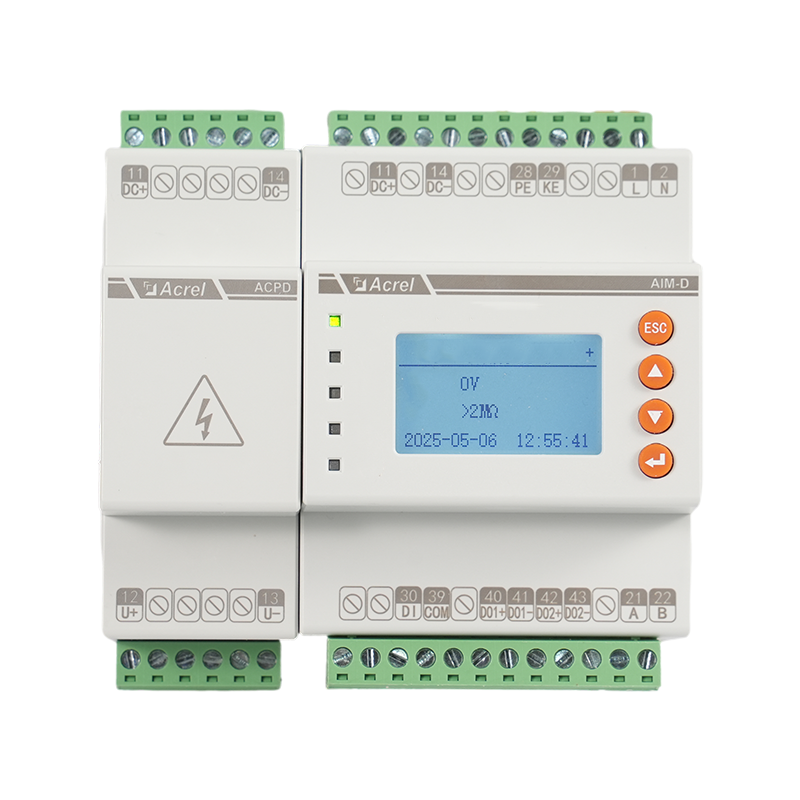

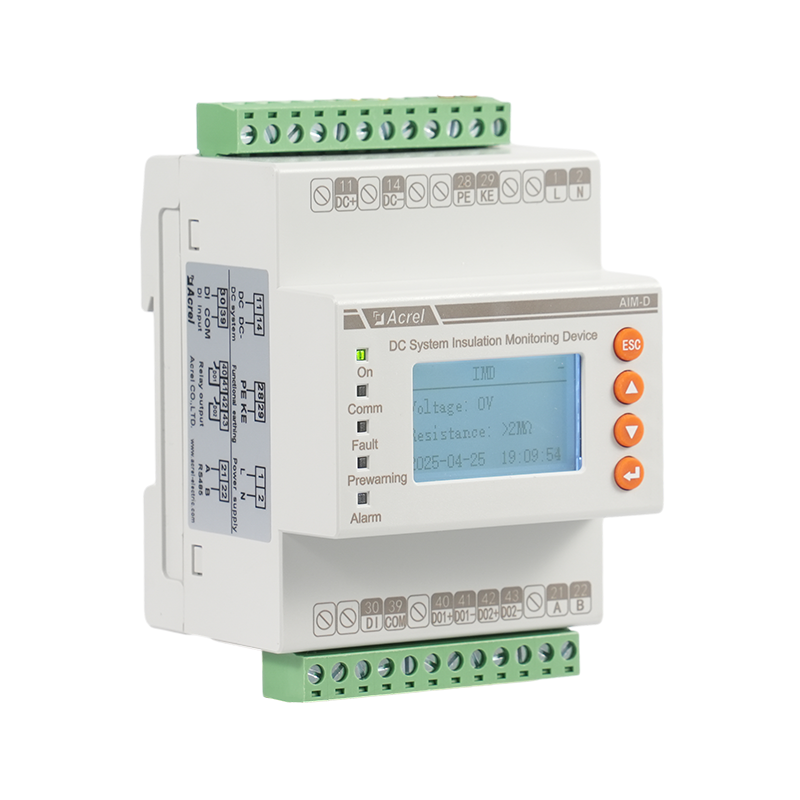

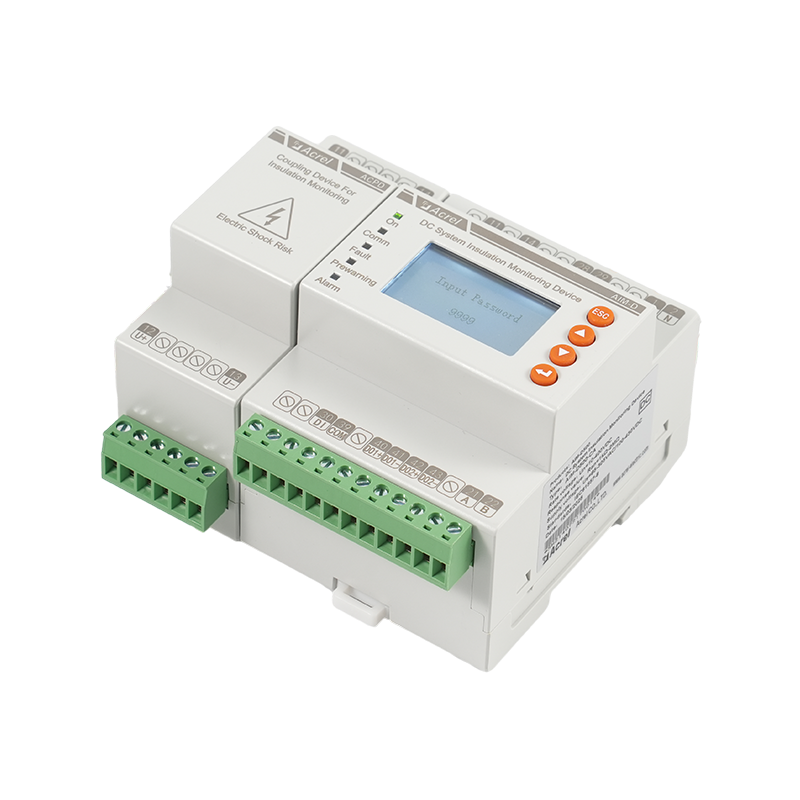

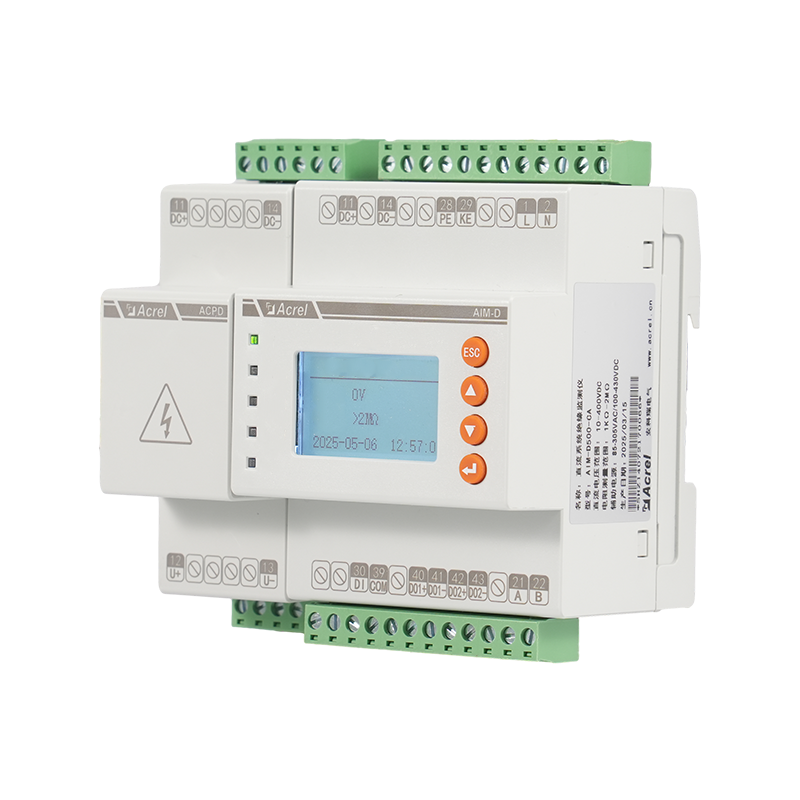

Acrel AIM-D500-CA DC-isoleringsmonitor är en banbrytande enhet designad för 0-1000V DC-system, som säkerställer strömförsörjningssäkerhet genom att kontinuerligt övervaka isolationsmotstånd i IT-system.
Den uppfyller kraven i IEC 61557-8 och är kompatibel med Combined Charging System (CCS) och CHAdeMO 3.0-standarden.

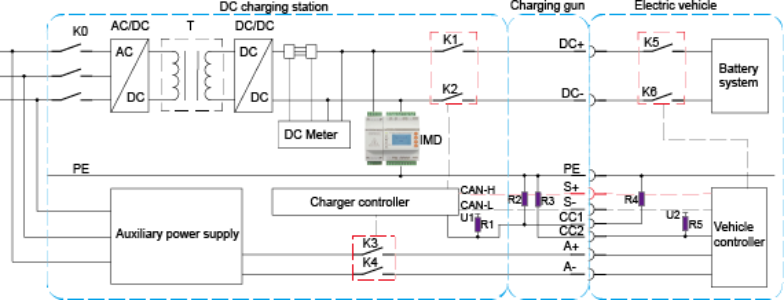

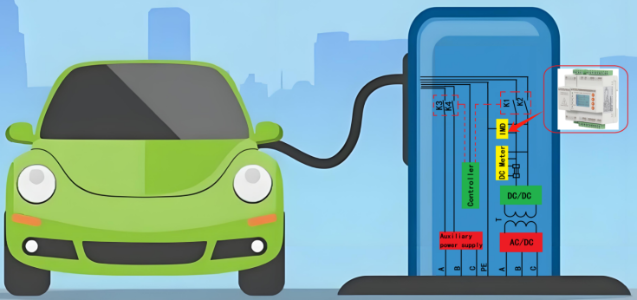

Den kan övervaka isolationsresistansen hos DC-laddningsstationer med ett nominellt systemspänningsområde från 50V upp till 1000V.

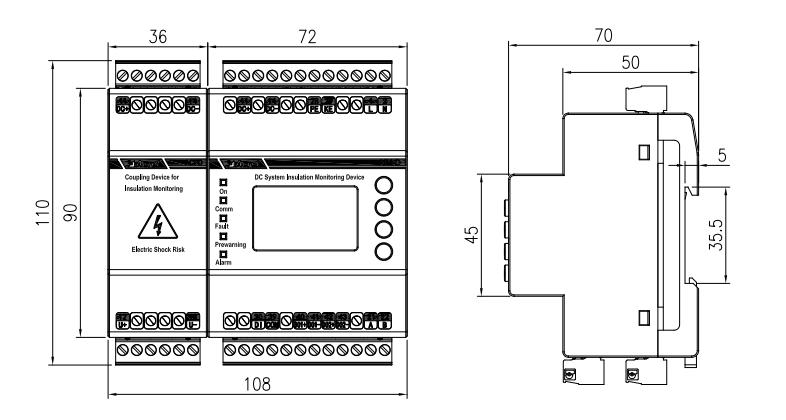

Enheten har en fyrmodulskåpa och DIN-skena montering, vilket gör den enkel att installera och integrera i befintliga system.
Den har också förmågan att mäta systemspänning och detektera underspännings- och överspänningsförhållanden.
Dess stoppläge tillåter användare att inaktivera mätpulsgeneratorn via Modbus-protokollet, via enhetsmenyn eller genom att använda en extern knapp.
AIM-D500-CA är en idealisk lösning för applikationer som kraftverk, transformatorstationer, EV-laddare, UPS-system och solsystem.
| Objekt | Parameter | |
| Matningsspänning | Matningsspänning Us | AC/DC 85~265V |
| Frekvens | 50/60Hz | |
| Strömförbrukning | ≤ 5 W | |

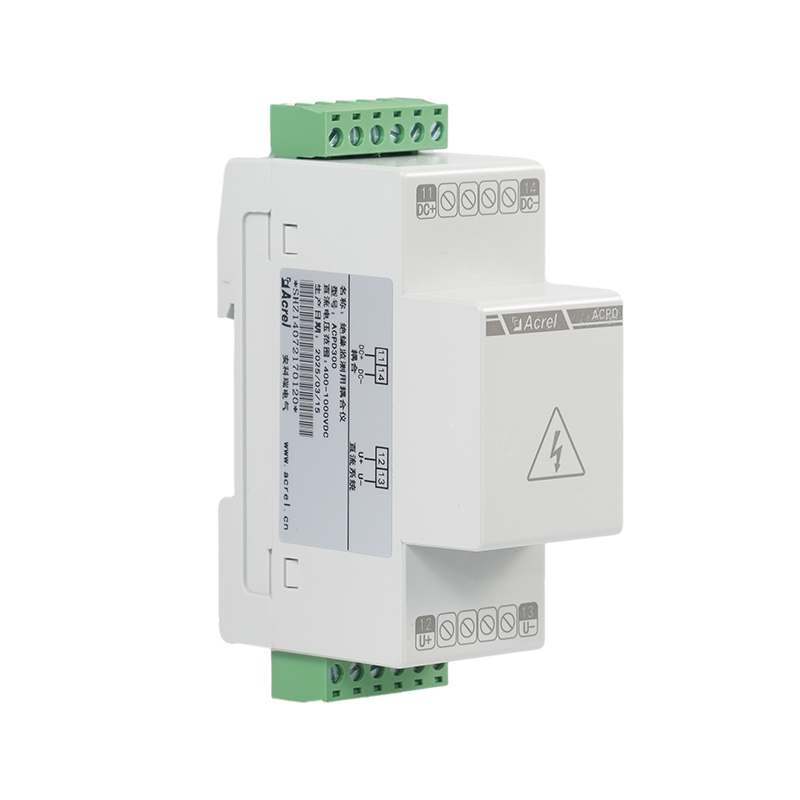

| IT-system övervakas | Nominell systemspänning med ACPD300, Un | DC 50 … 1000V |
| Nominell systemspänning utan ACPD300, Un | DC 50 … 400V | |
| Responsvärden | Responsvärde (isoleringsförvarning) | Isolering larmgränsvärde … 2M Ω |
| Responsvärde (isolationslarm) | 1k Ω… 2M Ω | |
| Släkting osäkerhet | ± 15 %, ± 2k Ω | |
| Underspänning upptäckt | (80%~100%) Av(av) * | |
| Överspänningsdetektering | (100%~120%) Av(av) * | |
| noggrannhet | 1 %, ± 1V | |
| CCS och CHAdeMO 3.0-läge | Tillåten systemläckagekapacitans | ≤ 20 μF |
| Mätning och visning av isolationsmotstånd | 1k Ω… 2M Ω | |
| Mätning osäkerhet / Relativ osäkerhet | C e ≤ 5 μF : ± 15 %, ± 2 k Ω | |
| C e >5 μF och R F >100 k Ω : ± 15 % | ||
| Svarstid | ≤ 10s | |
| Gränssnitt | RS485/Modbus-RTU | |
| Reläutgång | 2 x 1 n/o kontakt, AC 250V,3A, DC 30V,5A | |
| Miljö | O löpande temperatur | - 1 0 ℃ ~55 ℃ |
| S lagringstemperatur | - 2 0 ℃ ~70 ℃ | |
| H fuktighet | ≤95%RH , ingen kondens och frätande gas | |
| A höjd | ≤2000m | |
| vikt | AIM-D500-CA | 244,3g |
| ACPD300 | 86,1 g | |
| Certifiering | CE, IEC,RoHS | |
