Programmerbara digitala ingångar
Lämplig för ringhuvudenhet
8 DI & 5 DO
4 ingångsström & 3 ingångsspänning
Felinspelare
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

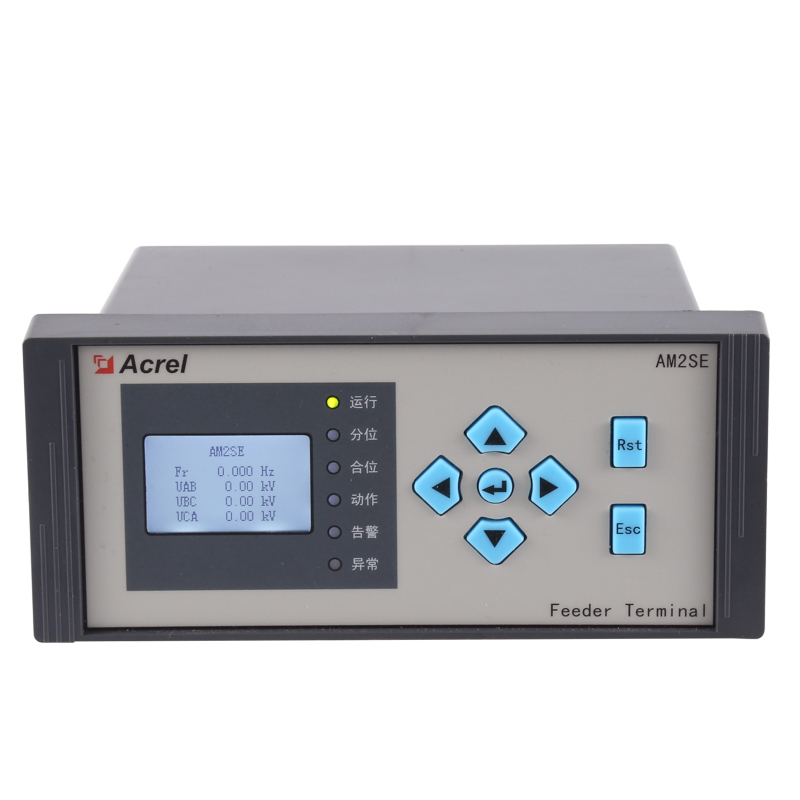

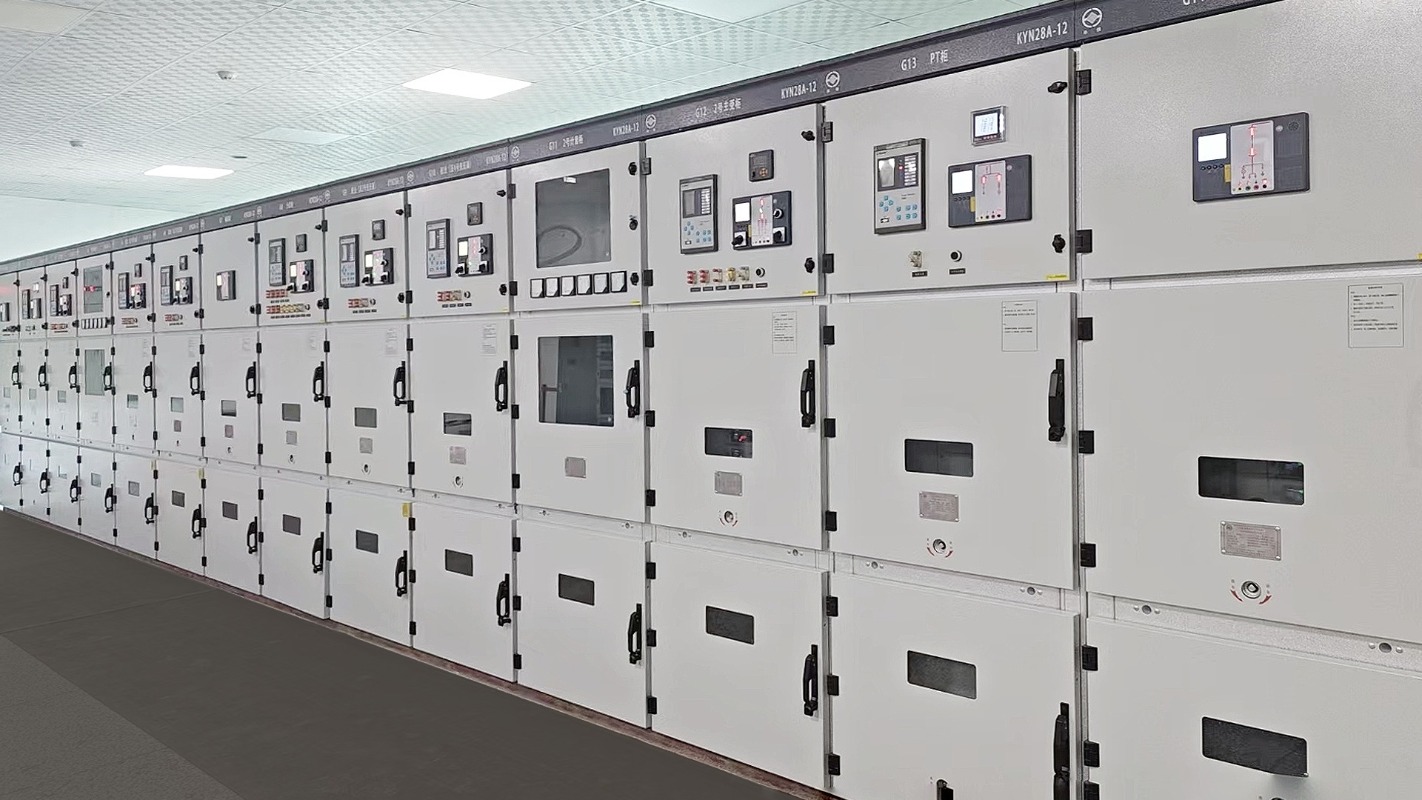

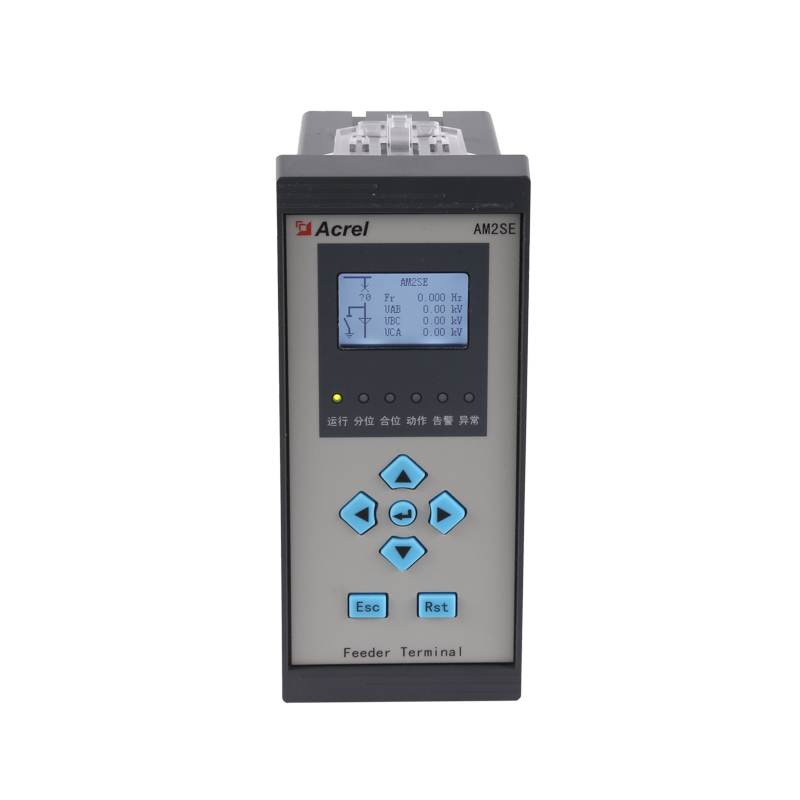

Acrel AM2SE skyddsrelä är en mycket anpassningsbar lösning designad för mellanspänningsapplikationer (10kV). Den har en modulär design med programmerbara digitala ingångar (8 DI & 5 DO), vilket gör den idealisk för ringhuvudenheter och MV-ställverk. Reläet stöder 4 inströmmar och 3 inspänningar, vilket ger flexibilitet för olika matarskyddsscenarier.
Utrustad med avancerade skyddsfunktioner, uppfyller AM2SE ANSI-standarder inklusive 50N, 51, 51N, 46, 49F, 27 och 59N. Den innehåller en felskrivare för detaljerad händelseanalys, vilket förbättrar systemets tillförlitlighet och underhållseffektivitet.
Reläet erbjuder mångsidiga kommunikationsalternativ med stöd för Modbus-RTU/TCP och IEC 60870-5-103-protokoll. Dess kraftfulla CPU säkerställer effektiv databehandling och integrering i moderna kraftsystem. Dessutom tillhandahåller AM2SE USB-anslutning för enkel konfiguration och programmerbara 4-20mA DC-utgångar för analog signalöverföring.
Med sin robusta design och omfattande funktionsuppsättning är skyddsreläet AM2SE ett tillförlitligt val för att skydda mellanspänningsnätverk, vilket säkerställer effektiv och säker strömfördelning.
| Tekniska parametrar | Värde | |||
| Ingång | Anslutning | Enfas-2-tråd, 3-fas-3-tråd, 3-fas-4-tråd | ||
| Frekvens | 45-65Hz | |||
| Spänning | Betyg: | |||
| enfas: AC 100V, 400V | ||||
| Trefas: AC 3×57,7V/100V(100V),3×220V/380V(400V),3×380V/660V(660V) (endast storlek 96) | ||||
| Överbelastning: 1,2-faldig värdering {kontinuerlig): 2-faldig värdering i 1 sekund | ||||
| Strömförbrukning:< 0,5VA | ||||
| Aktuell | Betyg: AC IA、5A | |||
| Överbelastning: 1,2-faldigt betyg (kontinuerligt); 10-faldigt betyg under 1 sekund | ||||
| Strömförbrukning:< 0,5VA | ||||
| Utgång | Elektrisk energi | Utgång mode:open-collector photo-coupler pulse | ||
| Pulskonstant: 10000imp/kWh(inställbar)，se kopplingsschema för detaljer； | ||||
| Kommunikation | RS485-port, Modbus -RTU-protokoll, DLT645-protokoll (versionerna 07 och 97)， | |||
| överföringshastighet 1200 ~ 38400 | ||||
| Funktion | Växling av ingång | Torrkontaktingång, inbyggd strömförsörjning; om modellen är KA är den AC 220V aktiv. | ||
| Växlingsutgång | Utgång mode: Relay normally open contact output | |||
| Kontaktkapacitet: AC 250V/3A, DC 30V/3A | ||||
| Analog utgång | 4 - 20mA | |||
| Noggrannhetsklass | Frekvens:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Strömförsörjning | AC/DC 85-265V eller DC24V（±20%）eller DC48V(±20%) | |||
| strömförbrukning≤10VA | ||||
| Säkerhet | Strömfrekvens tål spänning | Mellan Strömförsörjning//Omkopplingsutgång// Strömingång//spänningsingång och sändning// Kommunikation //Pulsutgång//växlingsingång AC 2 kV 1min; | ||
| Mellan strömförsörjning、omkopplingsutgång、Strömingång、spänning Ingång AC 2 kV 1min; | ||||
| Mellan sändning、Kommunikation、Pulsutgång、växlingsingång AC 1kV 1 min; | ||||
| Isolationsmotstånd | Ingång、Output end to machine enclosure >100MΩ | |||
| Miljö | Temperatur | arbete: -25°C~ 65°C lagring: -40°C ~ 80°C | ||
| Fuktighet | ≤93%RH Ej kondenserande | |||
| Höjd | ≤2500m | |||
